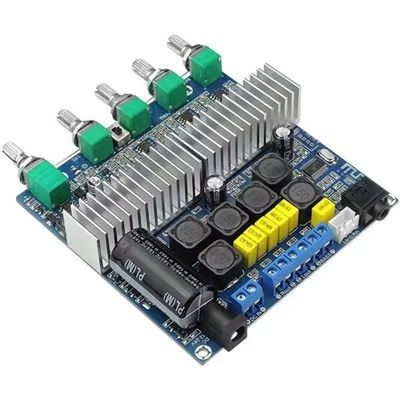

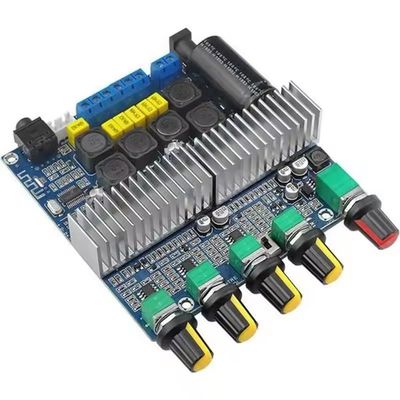

CA-3169B 2.1チャネルオーディオ 5.0 HIFI パワー サブウーファー ステレオ エクワライザー ハイフィデリティ サウンド パワー アンプボード

CA-3169B 2.1チャネルオーディオ 5.0 HIFI パワー サブウーファー ステレオ エクワライザー ハイフィデリティ サウンド パワー アンプボード

特徴:
1これはDC電源12-24Vで TIの高性能デジタル電源増幅チップ TPA3116D2をコアとして使用し,左と右チャネルの電源増幅出力を行うために1100W (ベースチャンネル) + 50W (左チャンネル) + 50W (右チャンネル) の3チャネル出力をサポートします.
2.bluetoothバージョンのアンプ付き.Bluetooth 5.0オーディオ受信をサポート,外部オーディオ入力インターフェース,プレアンプ付き,ベースクロスオーバー処理,ベース音量,ベース周波数,左と右のチャネルの音量調節ポテンチオメーター5個
3.Wide 作業電圧,省エネ設計,効率は90%まで. あなたは良い性能のスイッチング電源,ラップトップのスイッチング電源を使用することができます,あなたはまた充電ボトルを使用することができます,自動車の電源ほら
4.ボードは,溶接され,テストされた完成板です. 画像に従ってスピーカーボックスを接続し,適切な電源を接続し,再生するためにBluetoothオーディオデバイスに接続,音源の入力を正しく接続します
5サブウーファー切断周波数: 26-160HZ

主な製品パラメータ:

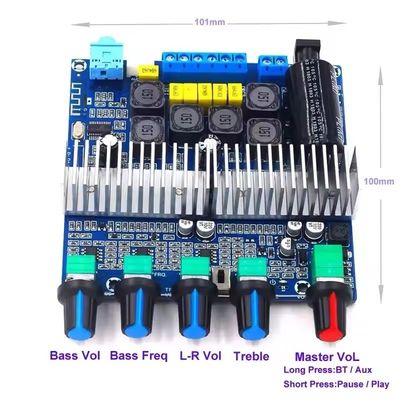

サイズ (L * W * H): 101 x 100 x 25m m,ポテンチオメーターとソケットプロジェクションを除く
稼働電圧範囲: DC 12-25V (電流 3-4A,または 19-24V / 4-5A,例えば 20-24V / 8-9A以上の高電力の要求), DC24V 4A を推奨します.
DC無負荷電圧が25.5Vを超えないことを注意してください.
Bluetooth受信距離:> 8m (メートル)
音声入力感度: 600~800mV
周波数応答範囲:20Hz~20KHz

スピーカーインペダンス:
左と右チャンネルスピーカー: 4-8オム
サブウーファースピーカーインペダンス: 2-8オーム

注記:
輸出電力は,電源電圧/電流,スピーカーインペダンス,および音声入力サイズに関連しています.電源電圧/電流が十分であれば,通常,電源電圧は高く,相対的な出力力は大きくすることができます異なるインペデンスを持つスピーカーは異なる出力を持っています.通常,スピーカーのインペデンスが小さく,パワーが達成されやすくなります.

機能スイッチ 使用説明--- bluetooth バージョンのアンプのみ
1. 既定のBluetoothモードで電源を接続する
2音声入力モードに切り替えることができます.
3. Bluetooth再生状態,ショートボタンを押して停止 /再生
TPA3116 サブウーファーアンプ

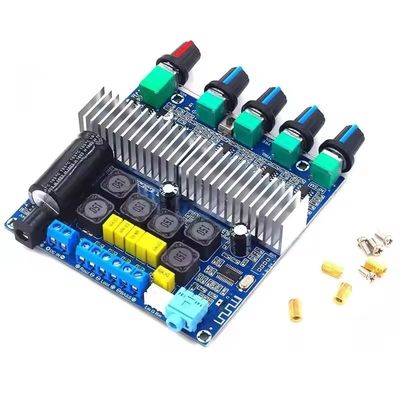

パッケージには:
1Pcs TPA3116 パワーアンプ

製品に関する質問:
1増幅器のボードは,使用中に現在の音とノイズを持っています
私たちのアンプボードの大半は直流電源を使用します.ボード自体は電流音とノイズを生成しません.
電流音響の主な原因は:
A,使用した電源フィルターは良くない.電源または音声入力による誤った入力によって現在の音が発生する.
B,入力信号の質が悪い.入力に接続されたデバイスの出力は不適切で,ノイズは音源の異常な入力によって引き起こされる.
C,入力ケーブルは質が悪い.線は接続が悪い.ワイヤリングは損傷している.ワイヤリングは吊り下げられている.
D,入力接続には他の再生装置があり,いくつかのデバイスは,ノイズを引き起こすために電源を共有します.

2音が出ない 音が1チャンネルで?
A. スピーカーが壊れたり,スピーカーケーブルがうまく繋がっていないか.
B,入力ケーブルが正しく接続されていない.ワイヤリングが損傷している.入力に接続されたデバイスの出力は不適切である.

3音が大きくなったら?
A,電源入力が不十分で,最初に配線が正し,供給電流が十分であることを確認します.
B,スピーカーの性能が悪いか,ダメージがあるし,スピーカーの電力は小さすぎたり,大きすぎたりします.
C,左と右チャンネルスピーカー (+) (-) 輸出は独立しており,互いに接続することはできません

4スピーカーが壊れた音は サブウーファーアンプの音量が大きくなったら?
A,電源入力が不十分である,最初に配線が正しければ,供給電流が十分であることを確認
B,スピーカーのパワーが大きすぎるか小さすぎるか,またはスピーカーのベースパフォーマンスが悪いか;スピーカーボックスの構造;これらの異常は休憩を引き起こす.

5音量では十分じゃないの?
音源信号の振幅,スピーカーのインピーデントの大きさは,すべて関係しています,あらゆる種類の欠陥は電力を影響します

6増幅器が燃えるか?
A,電源の正極と負極は逆接続されています.電源の電圧は,ボードの限界動作電圧を超えて,あまりにも高い
B. パネルに直流電源が必要な場合は,ACトランスフォーマー電源を直接接続することはできません (使用する前に直流電源に修正して変換できます)
C. ワイヤリングが正しければ電源に接続します. 接続線が間違えたり,ショート・サーキットが起きたりすると,両方が重要な部品を損傷します.
