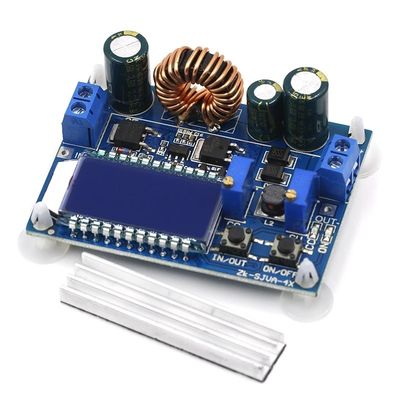

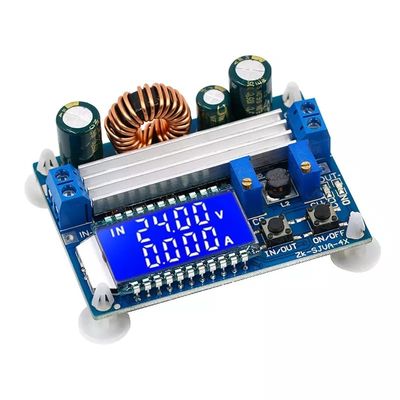

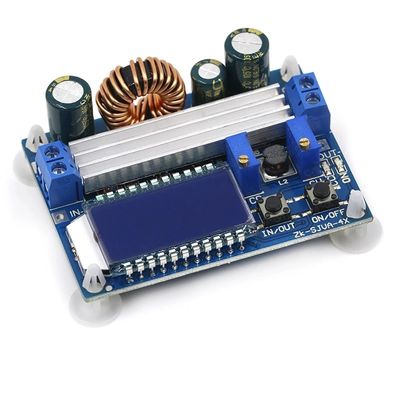

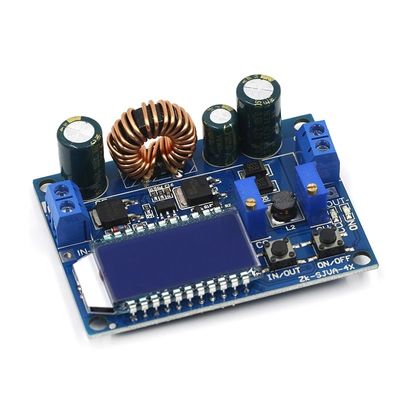

木びき台の倍力コンバーターの電源モジュールの下の35W DCデジタルLCDの表示の自動板

• 入れられた電圧:5.5-30V （入力電圧5Vの普通木びき台倍力を達成できるが電圧および現在のメートルの価値は正確ではない;4.7Vの不足電圧の保護よりより少し）
• 出力電圧:0.5-30V
• 出力電流:3Aの長期安定した仕事は、熱を4Aに達することができる増強する
• 出力電力:50Wを高める35W自然な冷却、熱放散
• 電圧表示決断:0.05V
• 現在の表示決断:0.005A
• 変換効率:約88%
• ソフト開始:はい（負荷開始と非常に強力、開始は失敗するかもしれない）
• 入れられた逆の保護:はい
• anti-intrusion出力:はい
• 短絡の保護:はい
• 働く頻度:180KHZ
• サイズ:6.6*4.8cm/2.6*1.89inch

機能記述:

• モジュールにが/出口、オン/オフ ボタン2つある:出力電流の出力電力表示を転換するために入力電圧および出力電圧表示、長い出版物を転換する/出口ボタン;オン/オフ オン/オフ ボタン制御出力は長い出版物デフォルトの出力状態の力をであるオン/オフ置いた。

• CCは負荷流れが現在のセットに達するとき現在の設定の電位差計、右回り回転、現在のセットを増加できる書き入れる一定した現状、CCの一定した現在の表示器の（赤い）明るくをである;右のCVは電圧設定の電位差計、右回り回転、出力電圧を高めることができるである。表示器で出力電圧がついているとき出力自動運転表示灯、他ではある。

使用する方法:

過電流保護機能の通常の木びき台倍力モジュールとして使用される

• 出力電圧があなたがほしい電圧に達するようにCVの一定した電圧電位差計を調節しなさい。
• 10A現在のメートルと（出力端に2つの試験導線を直接接続しなさい）現在の出力短絡を測定し出力電流に前もって調整された過電流保護価値に達させるCCの一定した現在の電位差計を調節しなさい。マルティメーターによって表示される現在の値が2Aなら、（例えば最高の流れはモジュールを使用する時だけ2Aに達する。流れが2Aに達するとき、赤い一定した電圧および一定した現在のLEDは、LED他では消えているついている）

注意:この状態で使用した場合、0の電圧低下がある|出力で現在の試しの抵抗器による0.2V。同時に、入出力鉛にこれによってが正常な現象であるある特定の線形電圧低下がある!

モジュールの一定した現在の機能なしで充電器として使用されて電池の力による電池を満たすのに使用することができし、充電器の圧力降下は充満現在に終って大きい、余りにも大きく、一定した電圧充満に戻って自動スイッチために満たす一定した流れを使用するには電池への損傷、従って電池の始めをとき充満ある程度はもたらす。

• それから浮遊物の電圧によってが4.2Vである最高充満流れが1C、ie 2200mA （リチウム電池変数が3.7V/2200mAhあなたが充電電池を必要とする浮遊物電圧および充満流れを定めれば）
• 正価格販売条件の下で、マルティメーターは出力電圧が浮遊物の電圧に達するように出力電圧を測定し、一定した電圧電位差計を調節する。3.7Vリチウム電池が満たされれば（、4.2Vに出力電圧を合わせなさい）
• 10A現在のメートルと現在の出力短絡を測定しなさい（直接2つの試験導線を出力ターミナルに接続するため）

そして出力電流が前もって決定された充満現在の値に達するように一定した現在の電位差計を調節しなさい;

• 満たす電池を接続しなさい。
• 次の通り（ステップ1、2および3はある:入力終了の電源は電池の負荷に、出力接続されない）
• LEDの一定した現在の運転者モジュールとして使用される
• （1）はLEDの動作電流および最高の作動の電圧を運転する必要があることを確かめる;
• （2）正価格販売条件の下で、マルティメーターは出力電圧がLEDの最高の作動の電圧に達するように出力電圧を測定し、一定した電圧電位差計を調節する。
• マルティメーター10Aの現在の測定の出力短絡の流れとの（3）、一定した現在の電位差計を調節している間出力電流が前もって決定されたLEDの動作電流に達するように;
• （4） LEDに接続されて、テスト機械。
• 次の通り（ステップ1、2、および3はある:力を入れ、正価格販売LEDを出力しなさい。
