製品説明

CA-888 ユニバーサルウィンドウコントロールモジュールスーパーディスプレイ LED LCD テレビ電源モジュール

製品説明:

モデル:CA-888

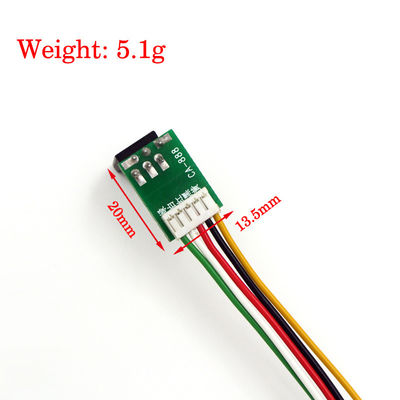

サイズ: 19.5*13.5mm
用途: 15~21インチ LCDモニターの電源整備問題を解決するために,LCD電源ボードの大きな割合を損傷します.チップを駆動する電源の1つ,高電力電源スイッチ,サンプリングレジスタの損傷は最も一般的です部品のモデルが多様性があるため,しばしば同じ部品がないため,修理できません.一般用途のLCD電源モジュールの友達が開発する必要があります..
モジュールは: ワイヤリングがシンプルで設置が簡単で時間節約メンテナンスの成功率を向上させますユニバーサル電源モジュールの開発を検討したいかもしれません..

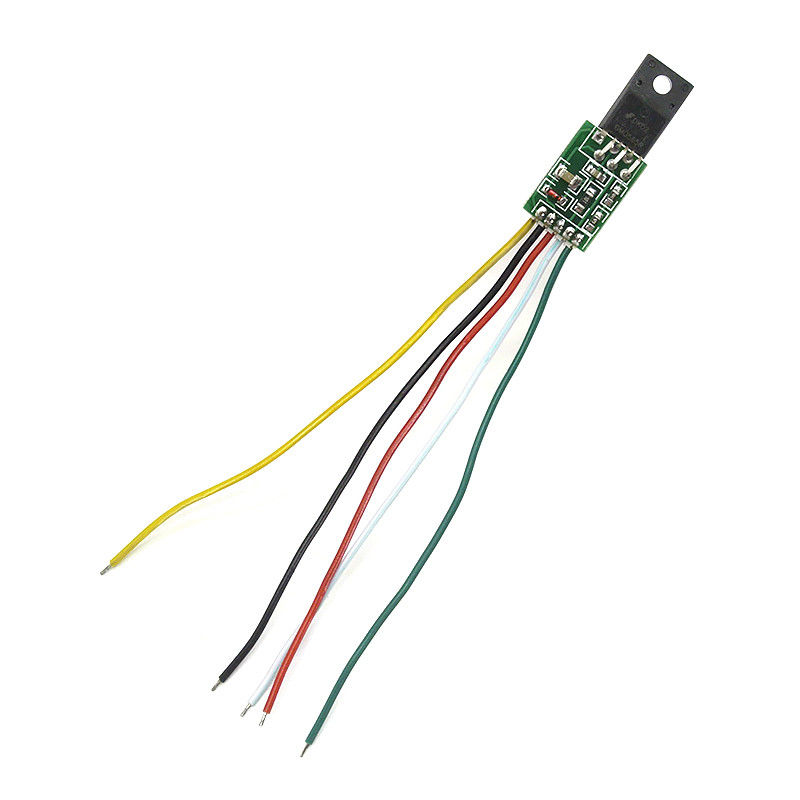

ピン定義

足の黄色い線:DRAIN,電源制御側,その後,元の高電力MOS電源Dポール.一般的に,電源スイッチチューブ足の真ん中
GND,モジュール地面300v,その後,負コンデンサ,同じ線がすることができます.直接大きなフィルターコンデンサに接続
VCC,モジュールの電源側,その後,フィードバック巻き端直電容器のポジティブ,連続電源の後,電圧は12-18Vです.
FB,電圧のフィードバック,その後光連結器 4フィート,光連結器 3フィートの熱をチェックしてください,熱ではなく,その後,熱い地面に光連結器を短く,4ピンの周辺回路が切断される間.
足緑線:スタートスターティングピン,その後 +300V コンデンサタープラス

使用方法:

板の元の電源チップ (8フィート通常),およびスイッチ (モスチューブ) を削除
パッケージの負荷側の容量も確認してください. ドラムがない,最初の問題です.
代替
負荷側をチェックショートカット,広告ボード,高電圧ボードがない
誤った場合,モジュールが爆発を引き起こす可能性があります. 制御装置は,電源を保持し,
ラジエーターの元の位置にインストール,断熱,ショートサーキットではなく,保温に注意
電力,測定電圧は出力ではありません,出力はありません,その後原因を確認
