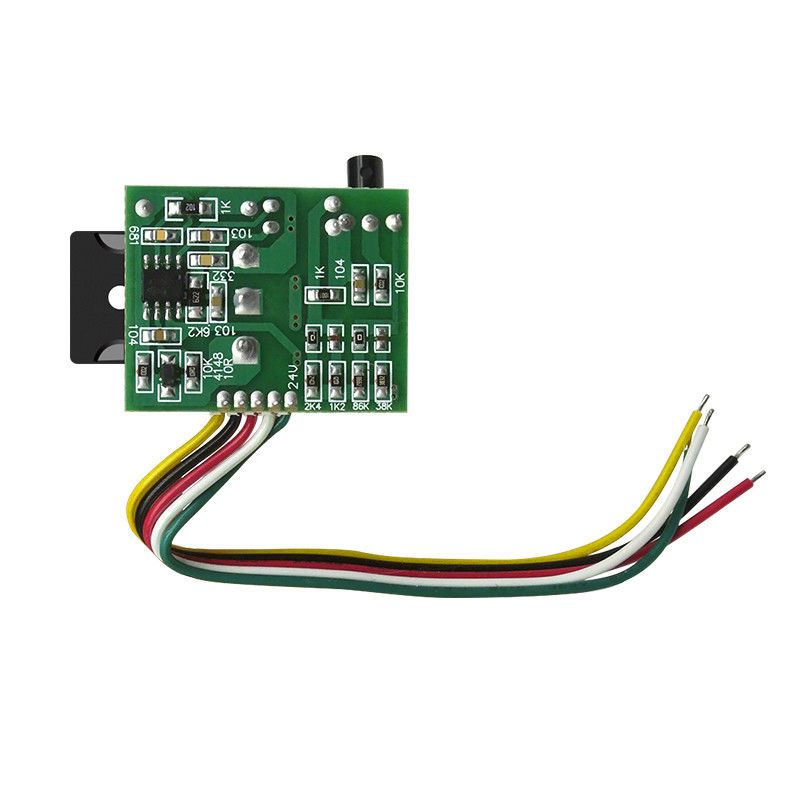

CA-901転換の電源板DCの見本抽出46のインチ12V 24V

CA-901 LCD TVの転換の電源モジュールDCの見本抽出46のインチ12V 24V

製品の説明:

• 高性能、
• 低い電力の消費、
• 小型、
• 広い電圧範囲、
• 取付けること容易
• 12V 24V LCD TV力のフライバックの出力電圧のために適した
• 46インチLCD TV、LCDの電源で異常か強力な転換の電源の速い取り替え使用される

特徴:

• タイプ:LCDプロダクト、非絶縁電源
• 出力:300V
• 出力:12V/24V

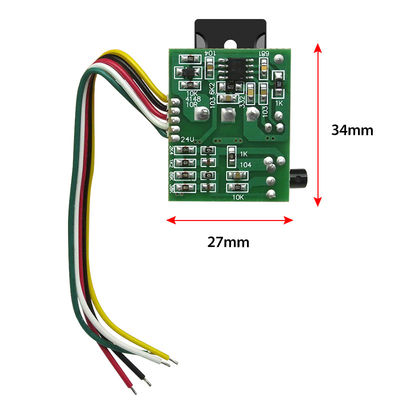

• プロダクト サイズ:34mm*27mm*17mm
• 普遍的なサイズ:普遍的なLCDの46インチの下のモニター
• プロダクト使用:高性能、小型低い電力の消費。広い電圧調整の範囲

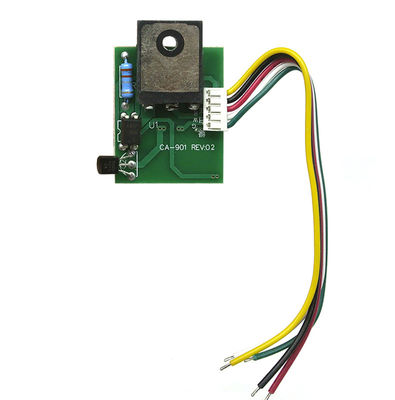

CA-901 REV:01のモジュールの主な特長:

• DCの見本抽出およびTL431調整装置のフィードバック、よい調整装置の性能。

• このモジュールは12V 24Vの選択的な出力を、ただ対応するパッドを接続する必要がある使用する12Vか24Vを出力できる

• 合理化された設計、それの対応するパッドを接続する必須の出力電力に従う図表に従う容易な取付け（figure1）、単に、（電源モジュールの工場24V

2つのインストール手順:

• 元の電源スイッチか厚いモジュールのしっかりとtheoriginal脱熱器で固定されるモジュールを取除きなさい。

• 反ピークの吸収回路をである正常の変圧器の二次負荷isshort回路点検しなさい。

• 元の電源スイッチCの棒のweldingpoint （FET Dの棒、Cの棒の力のための元のモデル）の赤線に接続されるモジュール地熱分野（capacitornegative大きい国の供給フィルター）に接続される黒いライン。

• 黄線は二次の否定的な棒、変圧器の整流器ダイオードに（12Vか24V）フィルター コンデンサー（主力供給の肯定的な棒接続される

• 変圧器の二次主力供給12Vか24V （フィルター コンデンサーのに陰性（冷たい側面）接続される陰刻:

• 緑供給側オリジナル モジュールC力（9V-18V）、およびtheoriqinal機械IC電源および回路の接続解除にlineconnected。

• 図に示すように適切なパッドを、選ぶ出力電圧に従って

• ラインを接続した後、私達は提案する:最初に切りなさい（偽の負荷（10オーム接続される主力plug.loadのプラグを抜くため抵抗20ワットの）に、測定の電圧、力テスト機械の前のcheckcorrect。
