DC4-30Vの電圧および現在のメートル10A 50A 100Aの動力車のオートバイ

M430は電圧、流れおよび力の計器である。それはテストの下でしか回路の電圧、流れおよび力を測定し、表示できない。表示された価値は調節可能な抵抗によって微調整することができる。ループの実際の電圧そして流れは効果をもたらさない。

使用した場合30Vの上の高圧を使用してはいけない、他ではプロダクトへの過電圧の損害を与える。

10A範囲プロダクトは分路抵抗器によって来、direct current測定のテスト終わりに短絡がある。メートルは配線図に従って負荷とシリーズで接続される限り、普通使用することができる。

作動の電圧:
器械の定常電圧はDC 4~30V、5~12V推薦されるである
薄い赤線は働く電源の肯定的な棒であり、薄く黒いラインは厚く黒いラインが付いている入会地に属する働く電源の否定的な棒である。
使用するとき、薄く赤くおよび黒いワイヤーに接続される限界の電圧は30Vを超過できないし12V電源は推薦される

測定範囲:
電圧測定の範囲は0~100Vである、10Vの下の表示モードは0.00Vである、電圧は0.2Vで始まり、誤り範囲は±1Vである。
現在の測定の範囲は0~10A、0.03Aの現在の開始であり、間違いは±0.1Aである

電圧表示微調整
それは表示微調整主要な調節ではなくである、調節は表示電圧である、しかし実際の電圧は調節することができない!

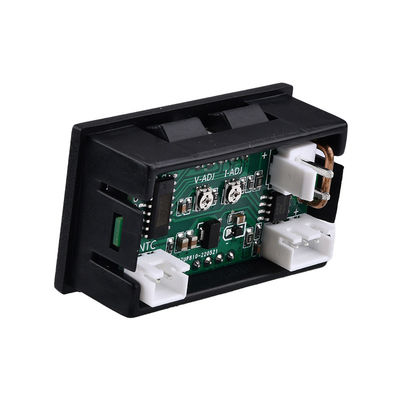

平ら刃のスクリュードライバーを見つけ、電圧を微調整するためにV-ADJの円形の調節可能な抵抗器をねじりなさい

微調整する現在の表示
それは表示微調整主要な調節ではなくである、調節は表示流れである、しかし実際の流れは調節することができない!
平ら刃のスクリュードライバーを見つけ、流れを微調整するためにA-ADJの円形の調節可能な抵抗器をねじりなさい

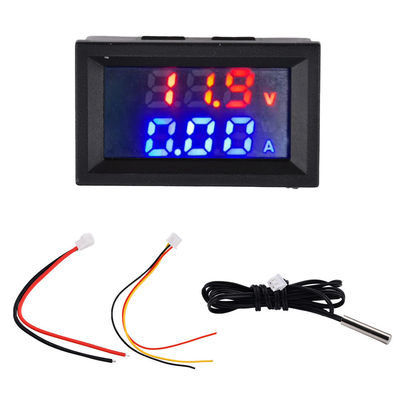

標準的なワイヤー:
XH-2.54-3Pの赤く、黒くおよび黄色ワイヤー（薄いワイヤー全長:155mm）
薄い赤線:働く電源の肯定的な棒は30Vの上の電源に、接続できない
薄く黒いワイヤー:電源を共有するとき働く電源の否定的な棒、および建築現場の厚く黒いワイヤーは、接続される必要はない
薄い黄線:テスト回路の電源の肯定的な棒に接続される電圧テスト ライン
VH-3.96-2Pの赤くおよび黒いワイヤー（厚いワイヤー全長:165mm）現在のテスト ワイヤー
厚く赤いワイヤー:負荷の否定的な棒に接続される現在のテストの肯定的な棒。
厚く黒いワイヤー:現在のテスト陰性は、切られたとき陰性に動力を与え、最初に接続し、次に切るために接続する

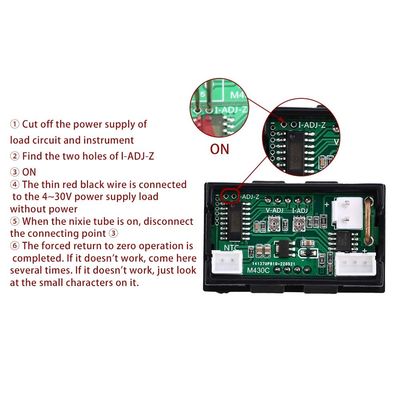

正価格販売流れはゼロ処理方法に戻らない:
0点規正するゼロ負荷のために先の尖ったピンセットを準備する必要がある。負荷回路を活気づけてはいけない。良い赤くの電源遮断および黒い。ピンセットを2つの円形の穴I-ADJ-Zの隣で、良い赤くのの力および黒い、5秒の待ち時間に挿入し、ピンセットを取除きなさい。、従って、そうでなかったら0点規正することを、数回繰り返す操作を強制する。
