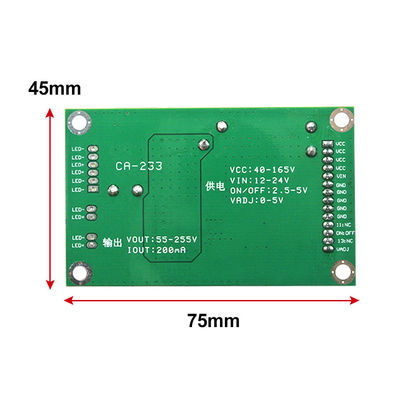

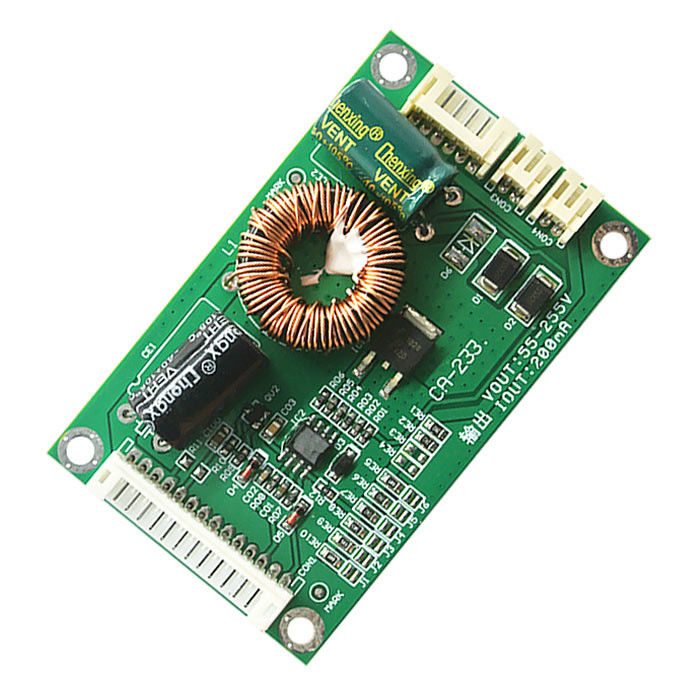

CA-233 LEDのバックライトの運転者板55-255Vは一定した流れを出力した

TCLのためのCA-233。Konka。Skyworth。Changhong。Hisense。テレビ三重板バックライト ドライブ回路のHaierそして他のブランド
修理かTVアセンブリ。入れられた電圧40-165Vは、55-255Vを出力した。
バックライト棒の必須の電圧を知らなかったら、試みるために最低の現在から（デフォルト200MA）取付けなさい
バックライトの明るさはゆっくり十分そして増加するために、使用しないバックライト、それをつけるには最高の流れを燃え易いではない
ライトまたはドライブ板。

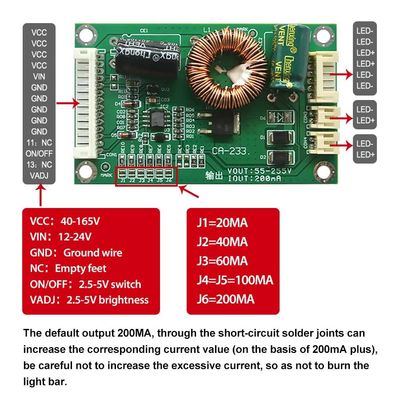

CA-233現在の調節の指示:

J1 = 20MA
J2 = 40MA
J3 = 60MA
J4 = J5 = 100MA
J6 = 200MA

接続の指示:
1。必要な配電盤の改正ではVCCへのフィルター コンデンサーの肯定的な電圧のバックライトのために、45v-165v間の電圧範囲。
2。それからVINへの12-24V電圧は45V高圧より多くに、接続することができない。
3. GNDに力の地面を接続しなさい。
4. NCは空、接続されなくてである。
5。元の配電盤ではスイッチ信号を見つけることはオン/オフを、2.5V-5Vの参照範囲受け取った。
6。VADJのフィート、5Vに接続されるオリジナル機械の薄暗くなる信号は最も暗い、0V最も明るい。

短絡のはんだの接合箇所を通るデフォルトの出力200MAは、（200mAプラスに基づいて）、気を付ける余分な流れを高めないようにためにライト バーを燃やさないために対応する現在の値を増加できる。
入力電圧:一定した現在の版は両方向の電圧入力を、VCCそして40-165V電圧、VINのそして12-24V電圧、1つのただ電圧後押ししない必要とする。

先端:力が鉄にすぐに等置くべきではなかった後絶縁材、力に注意を払うドライブ板力
伝導性材料。電源の後で、400V電気分解の排出に注意を払いなさい（感電か損傷を避けるため）。
冬ボディ静的な強い、直接サーキット ボード（次に手および接触を洗浄できる）の半導体板に触れない。
