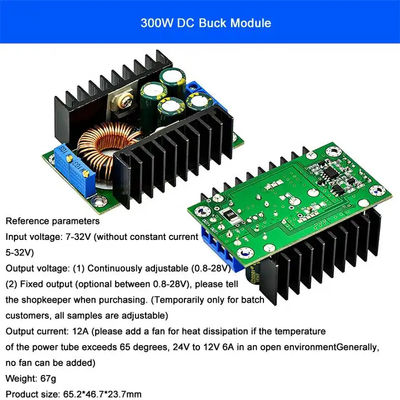

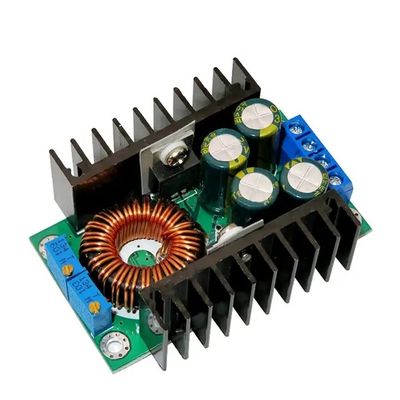

300Wの電源で DC-DC:

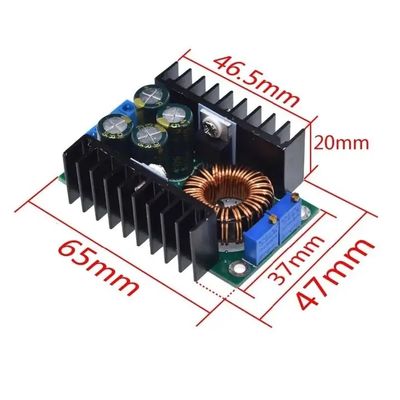

尺寸: 65 (長さ) *47 (幅) *23.5 (高さ) mm
1モジュールの特性: 孤立していないステップダウン常流,常電圧モジュール (CC CV) 充電モジュール
2. ランプの電流をターン: 恒常電流値 * (0.1 ), ランプの電流と恒常値のリンクをターン,恒常電流値が3Aであるように,ランプの電流をターンすると,恒常電流が0に設定されます.1回 (0回).1 * 3A = 0.3A)
3最低圧:1V
4入力 24V 出力 12V 5A 波動 50mV (ノイズを除く)
5出力短路保護: はい,常流
6入力反極性保護: ない
7出力回流を防止する: 無
8ワイヤリング:ターミナル
9ダイナミック応答速度: 5% 200uS
10電圧計の調節方向: 時計の指針に沿って (増加) 逆の指針に沿って (減少),電圧を調節するために入力電圧に閉ざされた電圧計 (CV) が使用されます.電流 (CC) を調節するために出力電圧に閉ざされた電位計 (CC) が使用されます
11. 動作温度:工業グレード (-40 °Cから+85 °C) (電源管の実際の使用温度,高温熱強化を注意してください)
12指示: 二色表示,充電指示灯は赤色,緑色表示は完全充電表示 (充電なし表示は緑色)
13恒常電流と温度の精度:実際の試験では,モジュール温度から25度
60度で,常流の値の変化は 5%未満 (5A常流値)
14出力短路保護:はい,常流 (常流値の設定)
15入力逆接続保護:NO
16出力阻害逆流:NO
17配線方法:端末ブロック
特徴:
1固定ターンランプの電流は,現在の値の0.1倍です.
(充電時に電池が完全に充電されているかどうかを識別するために使用されます).
2専用ベンチマークICと高精度電流センサー抵抗で作られ,より安定した常流を証明する (20°Cから100°Cの常流1A時,温度変動が1%未満).特にLEDドライバーに適しています.
3高出力電流,最大出力電流は8Aに達します.
44つの高周波電容が出力波を減らし 作業の安定性を高めます
5二重ヒートシンク設計 MOS・ショットキーダイオード独立ヒートシンク
6巨大なサンドストコアと2重の純銅のワイヤリングを使用して 作業効率を向上させ 発熱を軽減します
7. 3296 マルチターンポテンチオメーター,高精度の電圧と電流調節,良好な安定性.
8. ダブルカラーランプ,作業状態は,一目で明確になります
9電圧と電流は調節可能で 振動効果は良い
応用:
調節可能な電源 (9A電力は十分大きい) 高功率LEDドライバ,LEDディスプレイドライバ,鉛電池充電,リチウム電池充電,車両電源車両ノートパソコンの電源 (バック)制御された電源,低電圧システム電源, (例えば子供 玩具車は12Vの電池を使用して6Vにステップダウン),24Vから12V9A,12Vから5V9A,24Vから5V9A,24Vから19V,20V,など,広範囲に応用できます.
バッテリー充電:
1必要な電池の浮気電圧と充電電流と モジュールの入力電圧を確認してください
2常電圧ポテンチオメーターを調整し,出力電圧を約5Vに調整します.
310Aの電流スケールでマルチメーターを使用して出力短回路電流を測定し,電流を調整します.
電源電流を予想される充電電流値に変換する電流電量計
4常電圧ポテンチオメーターを調整して出力電圧が浮動電圧に達するようにします.
5バッテリーに接続して 充電してみる
(1)2,3電源モジュールの入力と出力接続の4ステップ,負荷なしでは電池を接続しません.)
LED常流駆動:
1LEDの稼働電流と最大稼働電圧を確認してください.
2常電圧ポテンチオメーターを調整して 出力電圧を5Vに調整します
3短回路電流を測定し,電流を調整する.
パンテニオメーターは,出力電流を期待されるLEDの稼働電流と確認します.
4常電圧ポテンチオメーターを調整して出力電圧が最大LED動作電圧に達するようにします.
5LEDを接続してテスト
(1)2,3電力モジュールの入力と出力を接続するための4ステップ.無負荷はLEDを接続しません.)

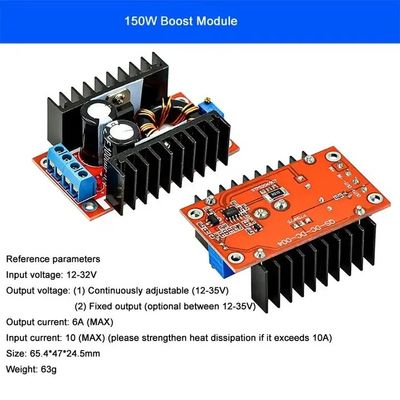

150W DC-DCブースト:
サイズ: 65 (長さ) *47 (幅) *23.5 (高さ) mm (銅柱を除く)
100% 新品で高品質の DC-DCブーストコンバーター 10-32vから12-35v ステップアップ充電器 パワーモジュール 150W
調節可能な静電DCブースト電圧調節器変換モジュール 10-32Vから12-35V ステップアップ 150W 6A
入力電圧: DC 10~32V
出力電圧: DC 12-35 V (調節可能)
出力電流: 6A (MAX)
入力電流: 10A (MAX)
出力:自然冷却100W (MAX),強化冷却150W (MAX) 実力
変換効率: 94% (入力 19V 2.5a 出力 16V 参照)
出力波動: 2% (MAX)
作業温度:産業用 (40 °Cから + 85 °C),環境温度,winning40度,両方とも電力を減らすために使用してください,または冷却を強化するために).
満載時の温度: 45度
無負荷電流: 25mA
電圧調節:0.5%
負荷調整:0.5%
ダイナミック応答速度: 200uS 5%
短回路保護: ない 入力部位にシューズまたは保護回路を設置してください.
入力反向保護: ない (反向保護を遵守するか,入力部位に結合を接続してください.)
サイズ: 65*23*56.3mm
応用:
12V電源を入力に接続するだけで,あなたは自由に継続的に出力電圧を調整することができます (14-35V),しかし,出力電圧は入力電圧より低くすることはできません.2 自動車ノートPC電源 入力は12V電源に接続され,出力はノートPCの電圧に調整されます
電子機器の電源を供給するために,電池の電源は,電源の電源を充電します. 電子機器の電源は,電源を充電します.需要の電圧に電圧が調整されている限り,電流は定数電流を超えない5) プロジェクトの前段の電源が 10~18V で,システムボードは 24V の電源が必要で,その電源は非常に大きい,通常のDC-DCモジュールの電力は小さすぎます,私たちのモジュールを選択してください,あなたはデバッグなしでマシン上で直接作業することができ,簡単に高効率と高電力ブーストを達成します.
