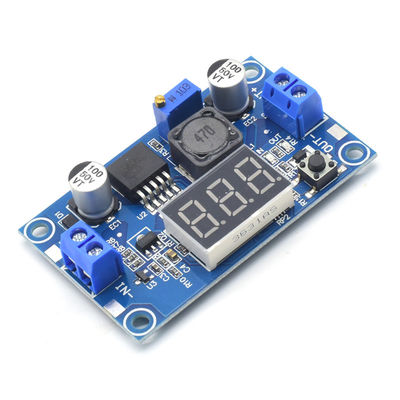

LM2596 電圧精度校正のボルトメーターディスプレイ付きのDC-DC調節可能なステップダウンモジュール
デジタルディスプレイモジュールでLM2596を作成します! ! !
市販されているLM2596モジュールは出力短回路保護装置がありません.出力短回路が発生すると,モジュールは直ちに破壊されます.そして現在の出力容量は1未満です.8A このモジュールはオリジナルのLM2596を使用します 大きなチップ,マットな表面,出力短回路保護,高電流3A.
モジュールのハイライト:
1快適な価格で 賢くて使いやすいデザインで 費用対効果が良いです
2ボートボルトメーターは自己校正可能で ウォルトメーターに問題はない
モジュールの性能と特性:
●ボルトメーターディスプレイとボルトメーターは自己校正が可能.より高度な電圧マイクロプロセッサが採用され,ボルトメーターの誤りは±0.05Vであり,範囲は0~40Vです.(ボルトメーターの正確性を確保するために入力電圧が4.5V以上であることを確認してください)
●入力電圧と出力電圧を切り替えるボタンを触ると,電圧を測定する指示灯が点灯し,設定が保存されます.電源を消してまた開けたとしても.
●電圧計 は 消し去れ ます.必要 で ない 場合,左 の ボタン を 押す こと に よっ て 簡単 に 実現 でき ます.
●端末ブロックで,溶接鉄なしで使用しやすいし,溶接ワイヤルの接続点は予約されています.
●入力電圧は4.0~40Vです. (入力電圧は出力電圧よりも1.5v以上高い必要があります)
●調節可能な出力電圧範囲 1.25V~37V 連続調節可能. (入力電圧は出力電圧よりも 1.5V 高い必要があります)
●出力電流は3Aで,2.0A以内での使用が推奨されます.高電流は熱散を強める必要があります.
●出力電力は20Wで, 15Wを超えると熱消耗を強化してください.
●高変換効率,平均88% (効率は入力,出力電圧,電流,圧力差に関係しています)
●逆接続の保護により,逆接続は燃えない
●過熱防止と短回路保護機能
●サイズ 6*3.5*12cm (長さ*幅*高さ)
●体重: 22g
適用範囲:
このモジュールは,入力電圧が出力電圧よりも高いステップダウンフィールドで使用できます. 例えば,電池,電源トランスフォーマー,DIY調整可能な制御電源,24Vの車用ペンの電源12Vから3.3V,12Vから5V,24Vから5V,24Vから12V,36Vから24Vなど
ボートボルトメーターの自己校正方法:
1オンボードの電圧計が出力電圧を表示すると,右側のボタンを2秒間押して押して,放出します.ボルトメーターと出力電圧インジケーター"OUT"は同時に点滅します圧力を入力するときに,右側のボタンを 2 秒間押して押して,放出します.ウォルトメーターと入力電圧インジケーター"IN"が同時に点滅する入力電圧調整モードが入力されます.
2右ボタンをタップして電圧を1ユニット増やし,左ボタンをタップして電圧を1ユニット低下させる.
ウォルトメーターが0.1Vで変化すると,特定の電圧が
連続キープの数は,現在表示されている電圧値に依存します.現在表示されている電圧が高くなるほど,押す回数が少なくなります.
3. ストレージ調整が完了した後,右ボタンを 2 秒間押して押して,それを解放します. この時点で,あなたは電圧校正モードを終了することができます.すべてのパラメータ設定は,自動的に電源オフ後に保存されます..
注:この調整方法では,電圧範囲全体で得られる電圧値を一度だけ校正する必要があります.
