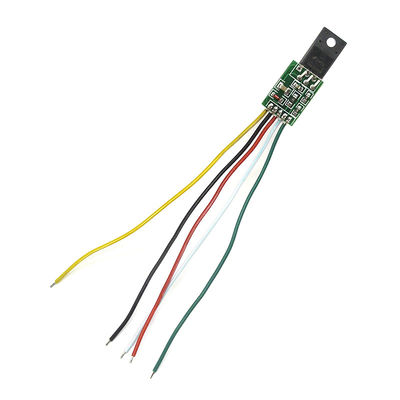

ブランド:CREATALL
モデル:CA-888
サイズ: 19.5*13.5mm
用途: 15~21インチ LCDモニターの電源整備問題を解決するために,LCD電源ボードの大きな割合を損傷します.チップを駆動する電源の1つ,高電力電源スイッチ,サンプリングレジスタの損傷は最も一般的です部品のモデルが多様性があるため,しばしば同じ部品がないため,修理できません.一般用途のLCD電源モジュールの友達が開発する必要があります..
モジュールには: ワイヤリングがシンプルで 設置が簡単で 時間節約 メンテナンスの成功率を向上させますユニバーサル電源モジュールの開発を検討したいかもしれません..

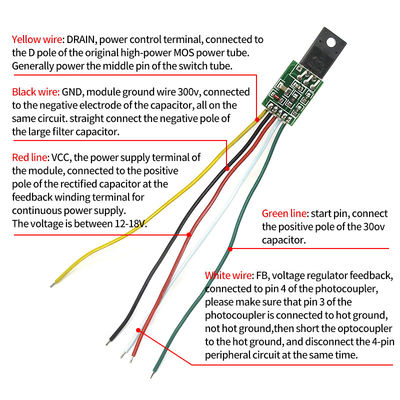

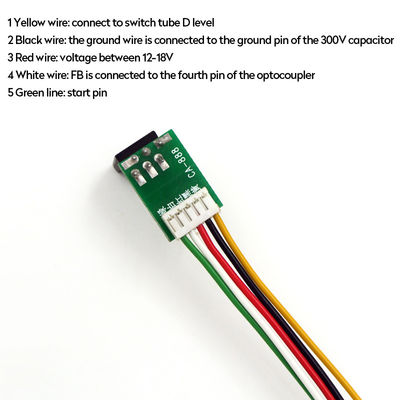

2つ目は,ピン定義
1フィートの黄色い線:DRAIN,電源制御側,その後,元の高電力MOS電源Dポール.一般的に,電源スイッチのチューブ足の真ん中
2フィートの黒い線または粉末線:GND,モジュール地面300v,その後負コンデンサ,同じ線になります.大きなフィルターコンデンサターネガティブに直接接続
3フィートの赤線:VCC,モジュール電源側,その後,フィードバック巻き端直電容器 ポジティブ,連続電源の後,電圧は12-18Vです.
4フィートの白い線: FB,電圧フィードバック,その後光連結器 4フィート,光連結器 3フィートの熱をチェックしてください,熱ではなく,その後,熱い地面に光連結器を短く,4ピンの周辺回路が切断される間.
5フィート緑の線: +300vコンデンサタープラス
変更後の特定の接続方法について,顧客は楽観的で,盲目的にランダムなアクセスをしない必要があります.
3つ目:使用
1ボード (通常は8フィート) の元の電源チップを削除し,スイッチ (モスチューブ)
2パッケージの負荷側の容量も確認してください. ドラムがない,最初の問題です.
代替
3負荷側を確認してください ショートカット,広告ボード,高電圧ボードがない
4. 対応ラインにモジュールを接続し,注意して,間違ったモジュールの爆発を引き起こす可能性があります場合,何も間違っていないことを確認
5ラジエーターの元の位置にインストール,隔熱に注意してください,ショートサーキットではありません
6電力,測定電圧は出力ではない,出力がない,その後原因を確認
