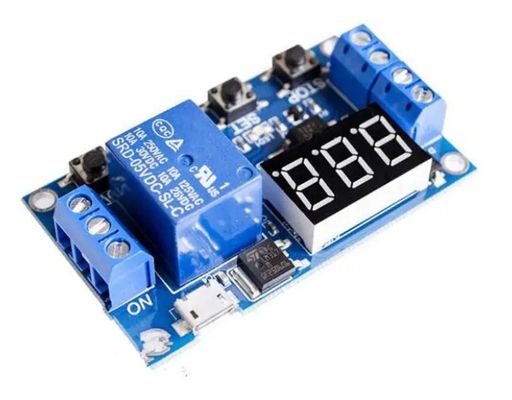

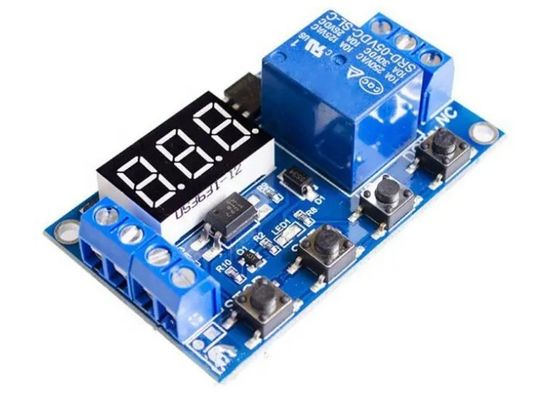

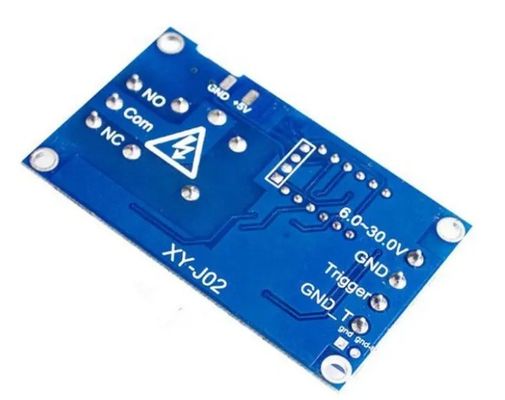

オリジナルの"リレーモジュール,遅延電源オフ,切断,トリガー遅延,サイクルタイミング回路スイッチ,USB"リレーモジュール,遅延電源オフ,切断,トリガー遅延,サイクルのタイミング回路スイッチ 0.1秒 (最小) ~999分 (最大) 連続調整 この製品は使いやすくて強力ですが,購入者はこの製品の操作説明書を詳細に読んでください.これは非常に実用的な製品ですモジュールのハイライト: 1. 幅広く電圧供給 (6~30V) はマイクロUSB 5.0V 電源をサポートし,使用が非常に便利です. 2. インターフェースは明確でシンプルで強力です.分かりやすいキー緊急停止機能 (STOPキー),逆接続保護,逆接続は燃えない; 4. 追加睡眠モード,それを有効にした後に,5分以内に動作しない場合は,自動的にディスプレイをオフにします.任意のキーで目覚めることができます.これらのパラメータは互いに独立し,別々に保存されます.動作モード:P1:信号が起動した後,リレーはOP時間のためにオンになり,OP時間中にオフになります.次の操作 P1.1信号はP1を再び起動すると無効です.2信号は P1 の再設定に再起動します3: 信号は再セットを誘発し,リレーは切断され,タイミングは停止します. P-2:トリガー信号を与え,リレーがCL時間のためにオフにすると,リレーはOP時間のためにオンになります.タイムリングが完了した後, リレーが切れている; P31: OP時間のためにリレーをオンした後,リレーはCL時間のために切断され,次に上記のアクションをサイクル,サイクルで再び信号を与える,リレーが切れる停止タイミング; サイクル数 (LOP) を設定できます.2:電源を入れると信号を起動する必要はありません. リレーがオンでいる時OP時間,リレーがオフでいるときCL時間,上記の操作はサイクルで行われます.サイクル数 (LOP) を設定できます. P-4:信号保持機能.トリガー信号がある場合,タイマーはクリアされ,リレーはオンに残ります.信号が消えたとき,リレーはOPをタイミングした後,切断されます.別の信号がある製品パラメータ: 1: 作業電圧: 6-30V マイクロUSB 5.0V 電源をサポートする 2: トリガー信号源: 高レベルのトリガー (3.0V~24V) 信号基底とシステム基底は,システムの反干渉能力を向上させるため,同じ基底にありません (また,共通の基底に短回路ができます) 3:出力容量: DC 30v 5AまたはAC 220v 5A内の機器を制御できる 4:静止電流: 20mA 作業電流: 50mA 5:使用寿命: 10万倍以上; 作業温度: -40~85°C; サイズ:6.2*3.8*1.7cm 6: オプトコップラー隔離,強化された反干渉能力,工業級回路板,メモリをオフにすると永久にパラメータを設定します.リレーの出力は受動接触です線路のオンオフ機能を制御する無電源出力
タイミング範囲0.1秒 (最小) ~999分 (最大) 連続調整可能 タイミング範囲の選択方法:モード選択インターフェイスでパラメータ値を設定した後,短く押す STOP ボタンを押してタイム範囲を選択します.; XXX.小数点は1秒から999秒までの時間帯 XX.X 小数点は10秒間の時間帯 0.1秒から99.9秒までの時間帯 X.X.Xすべての小数点が点灯しています.例えば,OPを3.2秒に設定したい場合は,小数点を10位に移動して,デジタルチューブが03を表示します.2 パラメータ説明: OP on time,CL off time,LOPサイクルタイム (1 ̇999 回, "---" は無限のサイクルを表す) これらのパラメータは相互に独立していますが,すべてのモードがこれらのパラメータを共有しています.例えば,オンタイムOPがP1で5秒に設定されている場合.1ユーザーがP1.2モードに切り替えたい場合は,対応するパラメータを設定するためにP1.2を入力します.OPも5秒になります.メインインターフェース ( 000表示) では,SETボタンを短く押します.OP (CL), LOP) と対応する時間XXXが表示されます.1P12, P1.3) のモードの時間,その後短押し SET キーを押すと,OPと対応する時間のみが表示されます.1, P3.2), SET キーを短く押すと,OPと対応時間,CLと対応時間,LOPと対応時間が表示されます.モードを設定した後,主なインターフェースのSETボタンを短く押すことで,簡単に現在のモードで設定されたパラメータを表示することができますレーレーの動作モードを決定します. 2.レーレーの動作モードに応じて,メインインターフェイス (モジュールは電源が入れられているとき)"SETボタンを2秒間長く押して放出します" "モード選択インターフェイスを入力します.そして,上下ボタンを短く押して設定するモードを選択 (P1.1~P-4); 3. 設定するモード (例えば,P3.2) を選択した後に,対応するパラメータを設定するためにSETボタンを短く押します.この時点で,設定するパラメータが点滅します (OP on time,CL休憩時間, LOP サイクルの時間 ("-- -" は無限のサイクルのことを表します) "), UP と DOWN を介してパラメータ値を調整します.サポート ロングプレス (急速な増加または減少) とショートプレス (1単位増加または減少); パラメータ値を設定した後,STOPボタンを短押しします.小数点の位置を選択するには,タイムレンジ (対応する時間0.1秒から999分) を選択します.現在のモードの次のパラメータを設定するために短押し SET キーを押す選択されたモードのパラメータを設定した後,2秒間SETボタンを押して押して放出します.現在設定されているモードが点滅します.そして,メインインターフェイスに戻る. パラメータ設定は成功しました,非常にシンプルです! メインインターフェース: "000" (小数点なし) は,リレーが動作していないときに表示され,リレーが動作しているときに小数点があります.これは非常に明白です! モード選択インターフェース: SET ボタンを長く押して入力します. 設定が完了した後,SET ボタンを長く押して終了し,メインインターフェースに戻ります. とても簡単です!
STOP ボタンの機能拡張: リレー有効モード: 1. ON: OP 伝導中にリレーが伝導することを許される. 2. OFF: リレーが伝導することを禁じられ,常にオフである.ON と OFF の間を切り替えるためにメインインターフェースのSTOPボタンを短押しします,現在の状態が点滅し,それからメインインターフェイスに戻ります. (この機能は緊急停止機能で,リレーを開閉する鍵があります) スリープモード: 1.CPスリープモード:5分以内にデジタルチューブが常にオンで表示され,プログラムが通常動作します.2秒間STOPボタンを押して押して,その後,CPとOD状態の間に切り替えるためにそれをリリース. 現在の状態が点滅し,それからメインインターフェイスに戻ります.
