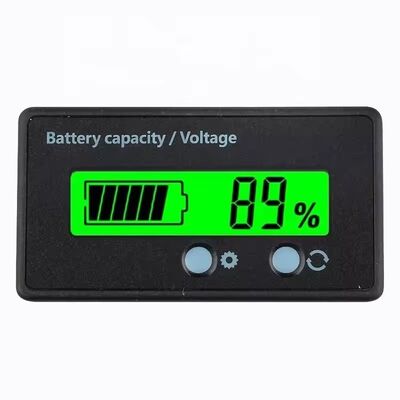

12V-72Vリチウム＆鉛蓄電池電力インジケーターメーターボードPCB＆PCBA製品、多周波数電力測定用

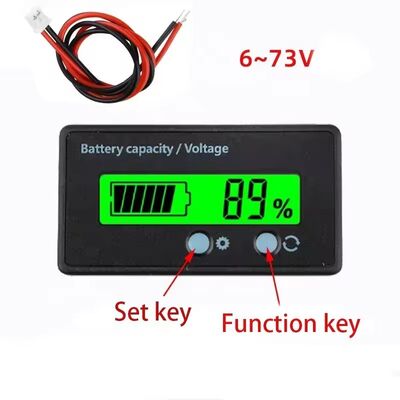

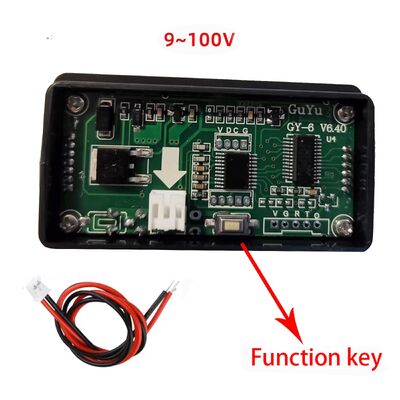

特徴: 長寿命 タッチスイッチボタン、完璧な手触り デュアルIC集積回路制御、より安定 製品は鉛蓄電池12V、24V、36V、48V（8-70V）に適しています 製品は3.7Vリチウムシリーズマルチプラットフォーム、2シリーズ、3シリーズ、4シリーズ、5シリーズ、6シリーズ、7シリーズ、8シリーズ9シリーズ10シリーズ11シリーズ12シリーズ13シリーズ14シリーズ15シリーズ16シリーズ17シリーズ20シリーズ21シリーズ23シリーズ24シリーズに適しています S1: %/V 2Sローテーション表示 電力と電圧のパーセンテージが自動的に交互に表示されます。 S2: 10秒スリープ バッテリー容量表示は、省電力のために10秒後に自動的にスリープ状態になります。機能キーを10秒間押すと、電力表示が起動します。 S3: バックライトをオンにする バッテリー容量表示は、電源バックライトをオンまたはオフにします。 S4: ロゴを表示（小さなバッテリーアイコン用） ロゴアイコンは、LCDの左側にあるバッテリーシンボルの下に配置され、オンになるとロゴが表示されます。 S5: 放電モード選択 電力表示は2種類のバッテリー放電曲線を提供し、異なる環境で適切なバッテリー放電モードを選択できます。 設定手順: 1.モジュールの電源を切り、モジュールがオンになるまでセットアップキーを長押しします。ディスプレイに現在の電力設定パラメータが表示されます。 2.セットアップキーを押して、P/L/Fを選択します。（P=12V鉛蓄電池、L=3.7Vリチウム電池、F=3.2Vリン酸鉄リチウム電池） 3.ファンクションキーを押してバッテリーパックの数を設定します。ファンクションキーとセットアップキーのアップダウンキーに従ってパック数を選択します。 4.ファンクションキーを長押しして高度な設定インターフェイスに入り、セットアップキーを使用してS1-S5を選択し、エンターキーで現在のモードを選択またはキャンセルします。 5.設定が完了したら、再度電源を投入すると、電源は設定データを自動的に保存します。 例：10個のリチウム電池電源で、電力と電圧のパーセンテージ自動ローテーション表示（S1モード）をオンにする 操作：ディスプレイモジュールの電源を切り、セットアップキーを長押しして電源モジュールをオンにし、セットアップキーを短く押してLを選択し、ファンクションキーを押して10を選択し、ファンクションキーを長押ししてS1を選択し、電源を再度投入します。 仕様: 電圧範囲：8-70V 素材：プラスチック サイズ：約61.3mmx33.3mmx13.5mm/2.41''x1.31''x0.53'' ケーブル長：約30cm/11.81'' シェルカラー：ブラック 注意: 1.手動測定のため、1〜3cmの誤差を許容してください。入札前に気にしないでください。 2.モニターの違いにより、商品の実際の色が写っていない場合があります。ありがとうございます！
