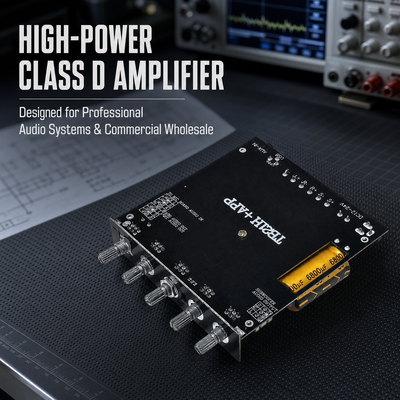

CA-TB21H 2.1チャンネル TPA3116 Bluetoothアンプボード 50W+50W+100W オーディオアンプモジュール APPコントロール付き

CA-TB21Hは、TPA3116チップをベースにした2.1チャンネルクラスDアンプモジュールで、DC 12-24V電源から左右チャンネルに50W+50W、サブウーファーチャンネルに100Wを出力します。オーディオソースは、Bluetooth 5.1、AUXライン入力、USB/TFカード再生、付属のIRリモコンでカバーされ、BT-APPはスマートフォンからのEQおよびライトエフェクト制御を提供します。ゴールドフィンヒートシンク、5つのフロントコントロールノブ、マイクプリアンプボード用の拡張ポートを備え、OEMスピーカーシステム、ホームオーディオキット、オーディオ機器組立ラインに適しています。

• 2.1チャンネル出力:左右各50W + サブウーファー100W、TPA3116チップ、20Hz-20KHz周波数応答。
• 4つの入力方法:Bluetooth 5.1 (BT-APP、見通し10m)、AUX、USB/TFカード、ボタン電池付きIRリモコン。
• 前面ノブ5個:マスターボリューム/電源、トレブル、ベース、サブウーファー周波数 (20-200Hz)、サブウーファーボリューム、および独立したL/Rチャンネルボリューム。
• APPコントロール:BT-APPはEQ調整、ローカルメディア、USBドライブ、SDカード、ライトエフェクト、紛失防止機能をサポートします。
• 拡張対応:MICプリアンプリバーブ入出力ポート、外部純粋パワーアンプボード用サブウーファーラインレベル出力。
• ブリッジ可能モノラル:DIPスイッチ1をON (PBTL) に設定して、2つのチャンネルをモノラルにブリッジし、高出力スピーカー1台に使用します。
• 5重保護:逆極性、低電圧、過熱、過電流、短絡保護。

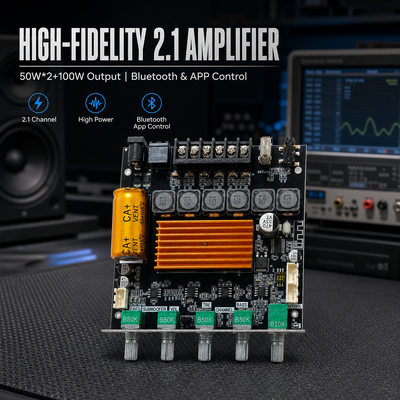

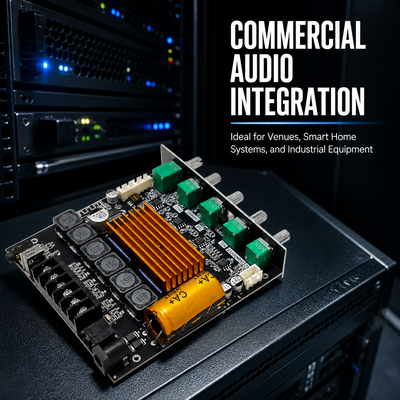

サブウーファーおよび左右チャンネルスピーカー端子、フレキシブルBluetoothアンテナ、USBポート、AUXオーディオ入力、DC 12-24V電源入力 (5.5 x 2.1mm DCプラグ) は片方の端に配置されているため、追加の配線ハーネスなしで筐体に組み込むことができます。電源ステータスLEDと5つのノブはフロントパネルに配置されています。

出力電力は供給電圧とともに上昇し、スピーカーインピーダンスとともに低下します。以下の参照値は、19Vおよび24Vで4オームおよび8オーム負荷で測定されたもので、アダプターを実際のスピーカーセットに合わせるのに役立ちます。

バランスの取れた2.1システムには、24V 5Aまたは8A DCアダプター、4オーム30-50Wの左右スピーカー、4オーム60-100Wのサブウーファーをお勧めします。より大電流のアダプターは、高音量で100Wサブウーファーチャンネルを安定させ、アダプターの電力は常にボードの実際の動作電力よりも高くなければなりません。

ノブを取り付ける前に、ポテンショメーターをポインター方向に左に回し、最小値に達してそれ以上回転しなくなるまで回してください。このとき、ノブの水平線が図の方向を向くようにすると、音量スケールが実際の位置と一致します。

モノラルへのブリッジングには、まず電源を切り、DIPスイッチ1をON (PBTL機能) に設定してください。片側に1台のスピーカーのみを接続してください。2台のスピーカーを接続する場合は、各スピーカーが4オーム以上である必要があり、並列インピーダンスは2オームを下回らないようにしてください。拡張ポート1はマイクプリアンプリバーブ入力、拡張ポート2はリバーブ出力であり、サブウーファーラインレベル出力は外部純粋パワーアンプボードに供給できます。

BT-APPをインストールし、スマートフォンのBluetoothをオフにして、モジュールに電源を入れ、BT-APPという名前のデバイスに接続します (BT-APP-BLEエントリはAPPでは使用されません)。APPはEQ調整、ローカルメディア再生、USBドライブおよびSDカードブラウジング、ライトエフェクト、紛失防止機能を提供します。EQカーブはAPPが接続されている間に適用され、ベースとトレブルは調整可能です。

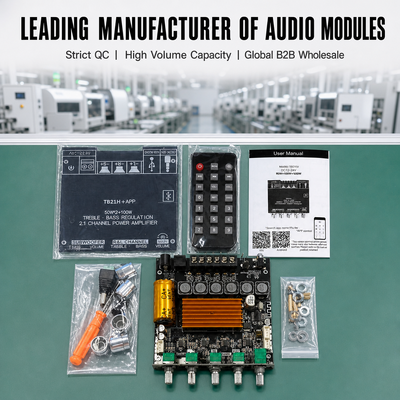

パッケージには、ボタン電池と絶縁シート付きのIRリモコンが含まれています: 電源、モード、ミュート、再生/一時停止、前/次、EQ、音量アップ/ダウン、シングル/オールリピート、USB/TFカード切り替え、0-9トラック選択。動作範囲は約7mの見通し線であり、15度の角度では狭まります。

オーディオ機器メーカー、スピーカーシステム組立工場、オーディオ電子機器販売業者、OEM/ODM製品開発者、プライベートブランドスピーカー、カスタムパッケージプロジェクト、定期的な大量購入チームに適しています。一般的な使用例には、2.1ホームオーディオシステム、ブックシェルフおよびサブウーファーセット、店舗BGM、DIYアンプキット、カラオケスピーカーボックスなどがあります。

包括的なOEM/ODMサポートには、カスタムロゴ、PCBカラー、パッケージ、機能チューニング、7日間のサンプリングが含まれており、同じボードをさまざまな市場向けに独自のブランドと構成で提供できます。

各ボードは、11 x 11 x 5cmの個別の箱に梱包され、総重量0.3kgで、耐衝撃フォームで保護され、輸出グレードのカートンで出荷されます。印刷されたユーザーマニュアルが箱に含まれています。OEMブランド、カスタムパッケージ、混合コンテナ積載が可能です。
