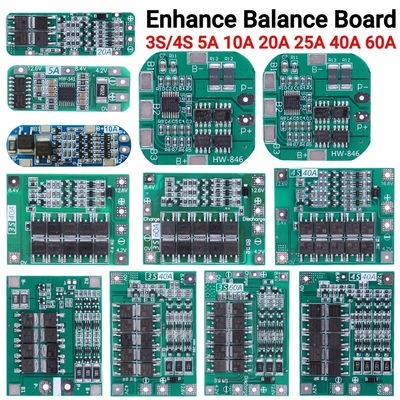

11.1V12.6V14.8V16.8V 強化 バランス BMS 掘削モーター用 リチウム電池充電器保護板 3S 4S 40A 60A

製品説明:

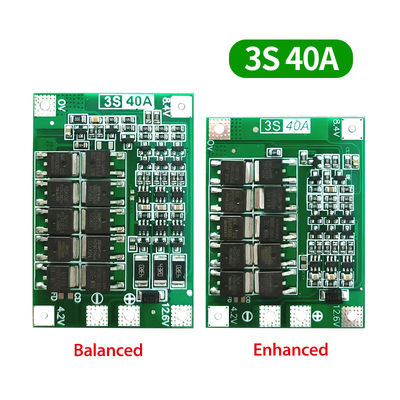

3弦の12.6V 40Aリチウム電池保護板

• 充電電圧:DC12.6V~13.6V
• 連続放出電流: 最大40A (熱散環境が良くない場合は,負荷電流を減らしてください)
• 連続充電電流:最大20A
• バランス バージョンサイズ: 41x61x4mm
• 拡張版サイズ: 41x55x4mm
• 適用可能な選択: 3.7V の名値電圧で適用される,完全に充電された 4.2V リチウム電池 (18650,26650,ポリマーリチウム電池を含む) は,170W以下を掘り出せます.

注記:

• ドリルを成功させるには,3つの10C-20C電源電池,または6つの5C-10C電源電池 (推奨電源電池モデル: sony vtc4, vtc4A, vtc5A, vtc6) が必要です.3平方ミリメートル以上の銅線を使用する (ニッケルシートを使用することはできません)
• 0V,4.2V,8.4V,12.6Vを図に従って厳格に接続します.電線を溶接する際にボード上の部品に触らないでください.故意にショートカットしないでください.
• バッテリーが4.2Vを超えると "430"レジスタが熱くなって放電 (放電は約4.2V) になります.熱を止めるために 19V)"430"レジスタがひどく熱い場合は,間違った線が接続されているかどうかを確認します.

ハードウェアの準備:

準備 3S 12.6V 40A リチウム電池保護モジュール,電池,電源,高電源負荷抵抗

下の図はモジュールの放電図を示しています.電池は3本の弦です.接続された電池は40Aの放電電流を満たす必要があります.電池を並列に配置したり,大きな放電電流を持つ電池を購入したりすることで実現できます.例えば,電池が2000mAHで 放電倍数が10Cなら 2本分の3本の弦が必要で 放電電電流は40Aです

下の図はバッテリー充電図を示している.充電電圧はDC12.6V~13.6Vである.充電電流は接続されたバッテリーに依存し,最大は20Aを超えない.モジュールはバランスのとれた充電経路を持っていますバッテリーの性能が大きく変わらない場合にのみ動作します

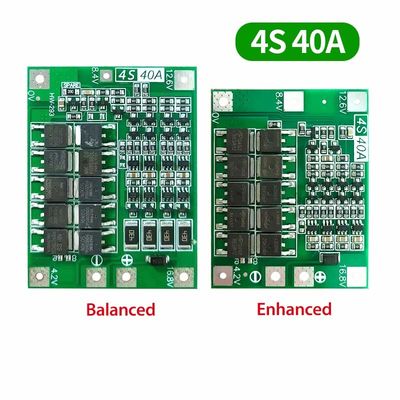

4弦 14.8V 16.8V 40A リチウム電池保護板

• 充電電圧:DC 16.8V~17V
• 連続放出電流: 最大40A (熱散環境が良くない場合は,負荷電流を減らしてください)
• 連続充電電流:最大20A
• バランス バージョンサイズ: 45x60x4mm
• 拡張版サイズ: 44x55x4mm
• 適用可能な選択: 3.7V の名値電圧で適用される,完全に充電された 4.2V リチウム電池 (18650,26650,ポリマーリチウム電池を含む) は,170W以下を掘り出せます.

注記:

• ドリルの成功開始には3つの15C-20C電源バッテリー,または6つの10C-15C電源バッテリーが必要です (通常の18650はドリルを起動することはできません!!).
• 0V,4.2V,8.4V,12.6V,16.8Vの地図配線を厳格に遵守し,故意にショートカットしないでください.
• ブラシモーターの負荷を使用すると,非極性コンデンサータを接続しようとします (25V以上の電圧に耐える,逆のピークを防止するためにモーターの正端と負端にMOSチューブを壊して
• 連続で電池の4つのグループ,電池の各グループの電圧が同じでない場合は,それぞれを個別に満たし,次に連続で使用してください.バッテリーが弱いグループです.

下の図はモジュールの放電図を示しています.電池は4本の弦です.接続された電池は40Aの放電電流を満たす必要があります.電池を並列に配置したり,大きな放電電流を持つ電池を購入したりすることで実現できます.安定した放電は4本の文字列を必要とし,4つの文字列を保持することができます.,熱消耗に注意を払う必要があります 放電電池の電力は急速に低下します.

下の図は電池の充電図を表示します. 4つの電池シリーズ,実際の充電量,電圧16.8V,充電電圧DC17V-18V,充電電流は,接続された電池に依存します.最大は20Aを超えない..
