2S 10A 8.4V 18650のリチウム保護板電源モジュール

製品の説明:

• 過充電の電圧範囲:4.25-4.35v ± 0.05v
• サイズ:排出の電圧範囲に46.7 * 23 * 3.15mm:2.5-3.0v ± 0.05v
• 上部の働く流れ:10A実用温度:-40---+50 ℃
• 上限の即時の流れ:20A貯蔵条件:-40--+80 ℃
• 静止流れ:10uA有効な生命以内:50,000時間以上
• 内部抵抗:300mΩ短絡の保護よりより少し:保護することができたり回復を満たす必要がある
• 充満電圧:8.4V-9V

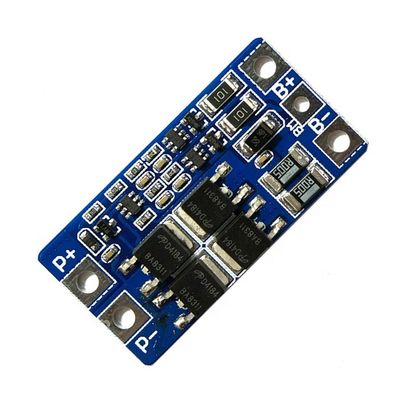

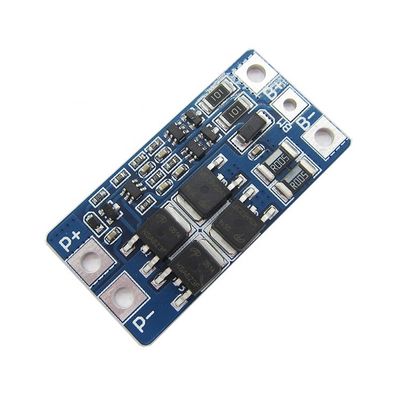

• 保護板サイズおよび装置記述:保護版のサイズは46.7 * 23 * 3.15mmである

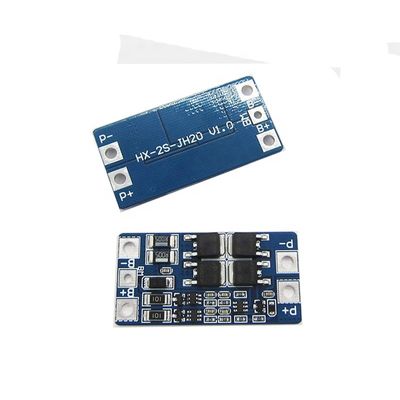

溶接ポイント記述:

• B +電池の陽性に接続されて;
• B接続された電池の陰性;
• MBは電池2の前に接続ポイントに電池1を接続する;
• P +肯定的のの充満/排出の側面に接続されて（充満側面/共有される排出の側面）;
• 末端の陰性P接続しなさい/排出の（充満/排出と共有される）。
