CH341 モジュール CH341 24 25シリーズ EEPROM フラッシュ BIOS USB プログラマ モジュール 93CXX/25CXX /24CXX

製品説明:

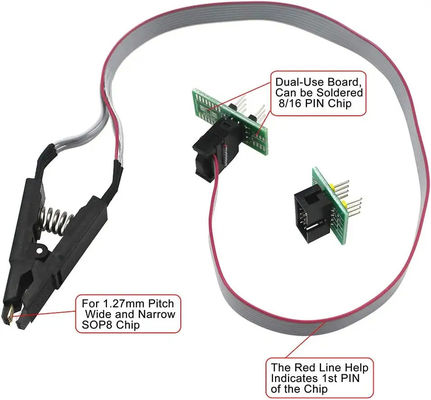

BIOSチップをSOP8テストクリップに接続するには,対応するピンに注意を払う必要があります.そうでなければチップは破壊される可能性があります. BIOSチップのピン1に小さな点があります.テストクリップの色でラインは,最初のラインですテストクリップとプログラマのピンを参照してください. さらに,このプログラムでは,試験クリップケーブルをアダプターボードに接続する場合板に足をつける必要があります.

次に BIOS をプログラムします. まず,チップをコンピュータに接続し,プログラミングソフトウェアを開きます. 次に,ソフトウェアによってチップ情報を検出します.チップを消す. その後に,通常数秒かかるチップの空きを確認します. その後,プログラミングのためにビンファイルを開きます. 数分かかります.そして,それを確認する必要があります.最後に,上記の手順をすべて実行した場合はプログラムが成功したことを示す英語の文字の数行が見えます. しかし,通常の電源をオンにする前にそれを充電する必要があります.

特徴:

この製品は,FT232BLチップと外部EEPRON (93C46) を搭載し,Windows 10に対応しています.また,5Vの外部電源,3.3Vの外部電源,外電源 (必要な電圧3.3V-5V). 製品には,データ送信プロセスを監視するための3つのLED,すなわちTXDLED,RXDLED,およびPOWERLEDが付属しています.5Vは,便利な使用のために,曲がったピンで特徴付けられています. CTS や RTS などの他のピンは,使用における機能を拡張するために保留されています.例としてMCUにアクセスするには,説明書を参照できます.

技術パラメータ:

GND: 地面に接続

RXD: MCU.TX に接続する (信号は,PC.RX に到達する前に MCU.TX から FT232 に流れます)

TXD: MCU.RX に接続する (信号は,PC.TX に到達する前に MCU.RX から FT232 に流れます)

3V3/5V:出力 3.3Vまたは5V (モジュールはUSBで電源を供給し,ジャンパーキャップは3.3Vまたは5Vに設定する必要があります)

RTS: MCU.CTS に接続する (信号の流れの方向は,PC.RTS に到達する前に MCU.CTS から FT232 まで)

CTS: MCU.RTS に接続する (信号はPC.CTS に到達する前に MCU.RTS から FT232 に流れます)

応用:

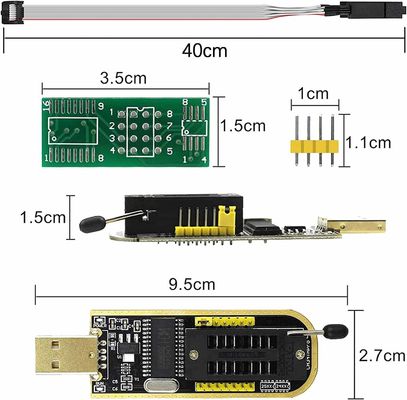

コンピュータ技術の世界を探求したい人にとって 完璧なUSBプログラマーですこのボードは,70mm × 27mm サイズとC341A + Soic8 Clip + 1でプログラミングの基礎を把握する素晴らしい方法です.メモリアダプターバーナーキット. インストールしやすく,Windows 10をサポートし,プログラミング学習のための素晴らしいプラットフォームを提供します. 3.3Vまたは5Vの電源で,プログラミングの可能性の世界を開きますこのボードは初心者でも経験豊富な開発者でも理想的な選択です

梱包:

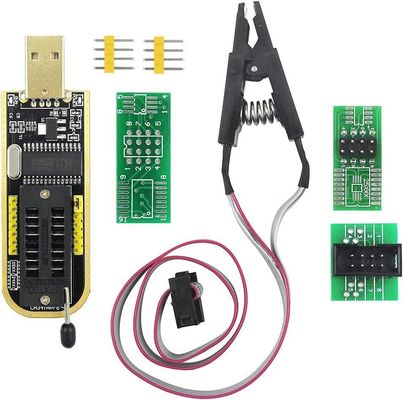

Creatall CH341 モジュールUSB プログラマキット Soic8 クリップ + 1. 開発ボードのためのメモリアダプターバーナーキット, 3.3V / 5V, 70mm X 27mm, CH341Aチップで動いています.

サポートとサービス

開発委員会に技術的サポートとサービスを提供します. 私たちの顧客サービスチームは,私たちの製品とサービスに関する質問に答えるために利用可能です.迅速に稼働できるように 幅広いドキュメントとチュートリアルを提供していますソフトウェアの更新やバグの修正,知識データベースやフォーラムへのアクセスなども提供しています.経験豊富なチームは,あなたが抱えているかもしれない問題を解決するのに役立ちます..
