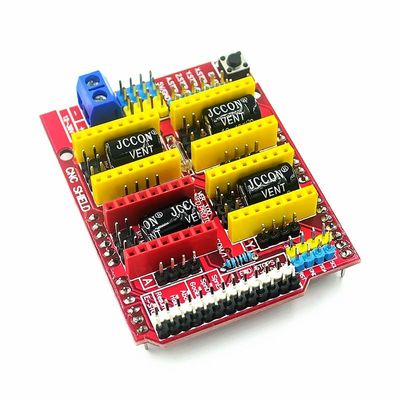

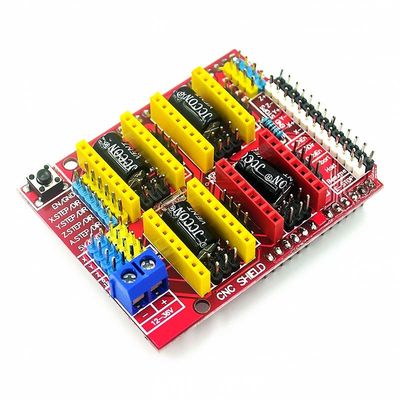

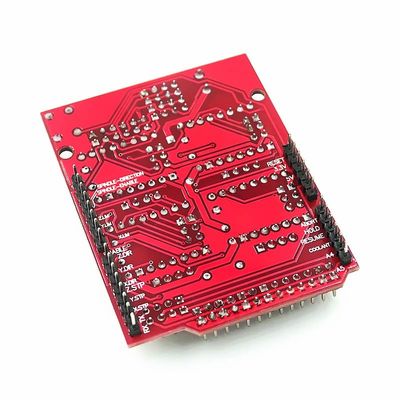

A4988 ドライバーボード 3Dプリンター CNC シールド V3 刻印機 拡張ボード

彫刻機や3Dプリンタを使用する際には,上記の図のようにステップモーター制御ピンの基本的な必要性があります.拡張板UNOでは,これらのピンは次のものと一致します.:EN (ステップモーター駆動有効,アクティブロー),Z.DIR (Z軸方向制御),Y.DIR (Y軸方向制御),X.DIR (X軸方向制御),Z.STEP (Z軸ステップモーター制御),YSTEP (Y軸ステップパー制御) とX.STEP (X軸ステップパー制御)

ステップモーターの制御プログラムです

#定義 EN 8 // ステップモーターを有効にする active low #define X_DIR 5 // X axis stepper motor direction control #define Y_DIR 6 // y-axis stepper motor direction control #define Z_DIR 7 // z-axis stepper motor direction control #define X_STP 2 // x-axis stepper control #define Y_STP 3 // y-axis stepper control #define Z_STP 4 // z-axis stepper control / * // Functionステップモーターの方向,ステップの数を制御する. // パラメータ:dir方向制御,dirPin DIRピンステップパイン ステップポイン ステップモーターに対応する,いくつかのステップステップをステップにステップ // 返信値 * / 無効ステップ (ブーリアン dir,バイト dirPin,バイト stepperPin,intステップ) { デジタル書き込み (dirPin,dir);遅延 (50); for (int i = 0;iデジタル書き込み (stepperPin, HIGH); delayマイクロ秒 (800); digitalWrite (stepperPin, LOW); delayマイクロ秒 (800); } } void setup () {// IOピンで使用されるステップモーターは,出力 pinMode (X_DIR, OUTPUT) に設定されています.pinMode (X_STP) について, OUTPUT); pinMode (Y_DIR, OUTPUT); pinMode (Y_STP, OUTPUT); pinMode (Z_DIR, OUTPUT); pinMode (Z_STP, OUTPUT); pinMode (EN, OUTPUT); digitalWrite (EN, LOW); } void loop () {ステップ (false, X_DIR, X_STP),200); // X軸モーター逆転回転,回転ステップの200ステップ (偽,Y_DIR,Y_STP, 200); // y軸モーター逆転回転,回転ステップの200ステップ (偽,Z_DIR,Z_STP, 200);// z軸モーター逆転ラップ円の遅延 (1000) ステップ (200 true,X_DIR,X_STP,200); // X軸モーターはラップに転送され,円のステップに200ステップ (true,Y_DIR,Y_STP,200); // y軸モーターはラップに転送され,200 ステップ 円のステップ (真), Z_DIR, Z_STP, 200); // z軸モーターはラップ,ラップ遅延まで200ステップ (1000) に転送される; }

このプログラムでは,各ステップモーターの方向,およびステップ数の制御することができます. これらの制御を有効にするために,セットアップは,出力モードにステップモーターに使用ピンを設定します.そして有効にします.ループでは,ステップのコマンドはステップモーターの方向,ステップの数を制御し,ラップを逆転させ,ラップを転送するために使用されます.

応用:

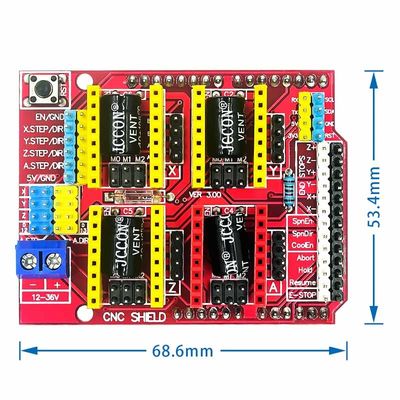

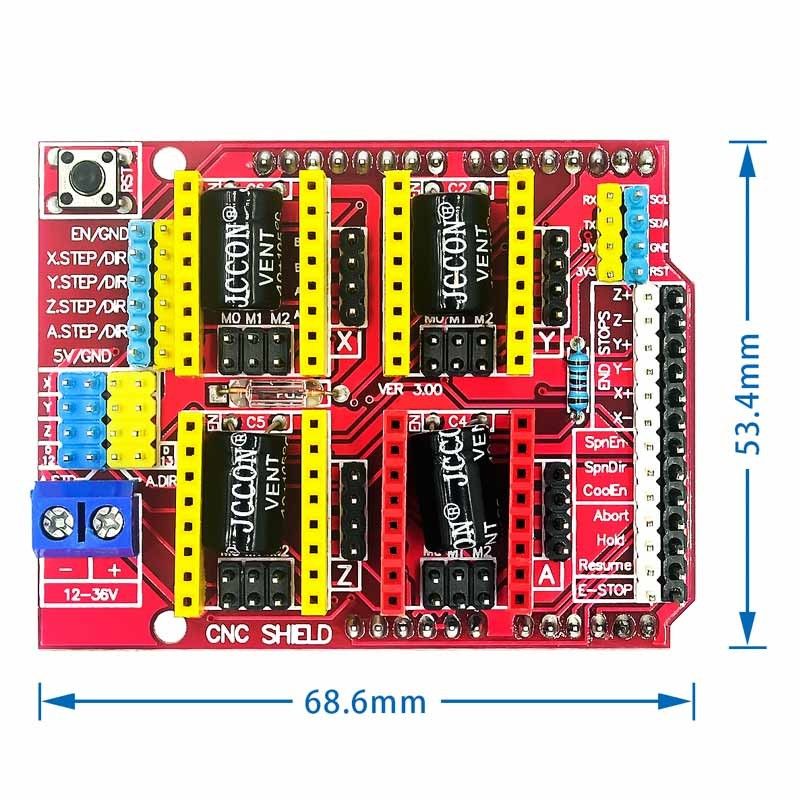

CreatallのA4988ドライバーボードは,V3彫刻機と3DプリンターCNCシールド用に特別に設計されています.このボードには68.6mm*53があります.3DプリンターCNCシールドのほとんどにぴったりですステップモーターを信頼性と効率的に制御するために使用できます.A4988 ドライバーボードは幅広い用途があり,ロボット工学と3Dプリンティングのプロトタイプと開発に最適です. 高品質で低価格で,それは任意のプロジェクトのための素晴らしい選択です. クレタールA4988ドライバーボードシリーズは,任意の3DプリンターCNCシールドプロジェクトのための理想的な選択です.

パラメーター:

サポートとサービス

開発委員会に包括的な技術サポートとサービスを提供します. お客様のサービスチームは,あなたが持っているかもしれない技術的な質問であなたを助けるために利用できます.そしてすべての製品に助言とサポートを提供することができます.

製品マニュアル,技術文書,ユーザーフォーラムなど,様々なオンラインリソースを提供しています. これらはすべて,開発ボードから最大限に活用できるように設計されています.

追加的な支援が必要な場合は,お客様のご質問に 24/7対応しています.開発委員会が最高の状態で運営されていることを保証します.

顧客に最高の技術サポートとサービスを提供することに コミットしています そして私たちはいつも助けにいます
