商品の詳細:
|
| タイプ: | Bluetooth 5.1 | 生産国: | 中国 |
|---|---|---|---|
| ブランド: | creatall | チップセット: | 他 |
| 応用: | 音 | ||
| ハイライト: | M38可聴周波受信機板,M28可聴周波受信機板,Bluetoothの受信機板BLT 4.2 |
||

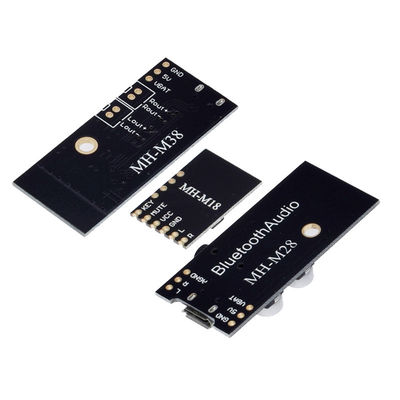

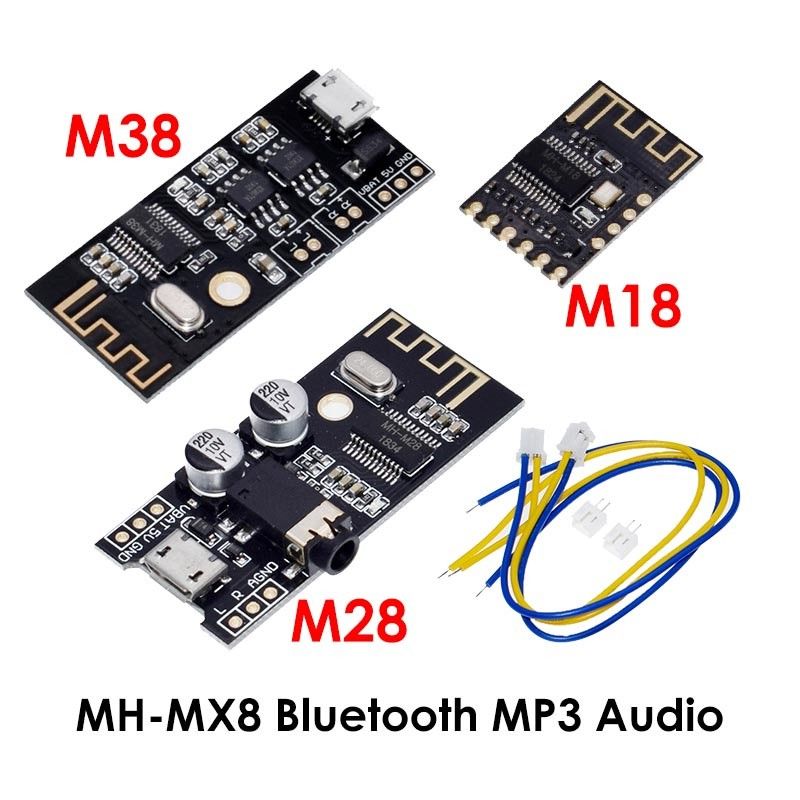

M38
MH-M38はBluetooth最も最近の4.2伝達および2チャンネルのステレオの可逆圧縮の出力を支えるBluetoothのローパワー設計である。小型、便利および実用的、モジュールは二重5Wスピーカーと装備することができる電力増幅器の破片と来る。無人のプレーバックのためのサポートUSBのサウンド カード。開いた環境では、Bluetoothの関係の間隔は20メートルまでである場合もある。Bluetoothの可聴周波受信、さまざまな可聴周波DIYの修正に等使用することができる。
PCBのサイズ:45*20*3.6mm （長さ、幅および高さ）
Pinピッチ:2.54mm （穴を置くことは直径の3mmである）
3. 機能/Pin定義
1. Bluetooth V4.2版、サポートBluetoothの自動関係の技術、サポートWAV/WMA/FLAC/APE/MP3可逆圧縮の解読のステレオのデュアル・チャネル出力。
2の電源:（上で示されている）直接電源のために直接マイクロUSB人間の特徴をもつライン5Vを使用できるまた5V電源か3.7Vリチウム電池を接続できる。5Vおよび3.7V電源インターフェイスが異なっていることノート。5Vは5VおよびGNDに接続され、3.7Vリチウム電池はVBATおよびGNDに接続される。
3つは、最高の働く流れ5V2Aのそれ推薦される5V2Aによって調整される電源を使用するために音質よりよいである。
4. モジュールが動力を与えられた後、Bluetoothの名前MH-M38の携帯電話の調査はBluetoothに接続の後で、音楽をし。
5のサポートUSBのサウンド カード、自由なドライブ（プラグ アンド プレイ）。USBケーブルとコンピュータにモジュールを接続すれば、コンピュータはモジュールのアンプの出力を通して音楽をすることができる。
6のモジュールの青い表示燈:
7. Bluetoothが接続されない時、すぐに表示燈のフラッシュ;
8. Bluetoothの関係がついているとき、表示燈は常にある;
9. Bluetoothが遊んでいる時、ゆっくり表示燈のフラッシュ。
10の音声出力:出力左右は2つの2-8ユーロにステレオのオーディオ信号を、3-5Wスピーカー、押し4のユーロ5Wのスピーカー接続することができる運ぶ。
11に使用するのに、このプロダクト自身の二重5W電力増幅器回路、別のアンプを使用してはならないある!2つのアンプの出力は並行して接続されないかもしれないまたは否定的な棒は一緒に接続されるかもしれないさもなければ電力増幅器の破片は傷つくかもしれない。
4.Attention
1. 信号の干渉:Bluetoothのアンテナは高周波か強い電磁石信号の干渉に非常に敏感であり、無線デバイスが送られる場所から置かれるべきである。ある特定の間隔を保つ目的に金属をかぶせるためにそして板は近い場合もない。
2. 電力増幅器板に現在の音があれば、原因は地上の干渉によって引き起こされる。Bluetoothモジュールの出力がプラグを差し込まれるべきではないことが推薦される。ワイヤー、特にグラウンド ワイヤーをはんだ付けすることは必要でありワイヤーは余りに長くないべきではない。より短いよりよいの。、より厚い試みなさい。電力増幅器板の接地点で可聴周波に基づいている問題は電力増幅器の可聴周波入力の地面に接続されなければならない。この接地点は最も低い現在の音を達成するために異なった位置ではんだ付けすることを試みることができる。Bluetoothの地面およびアンプの地面を隔離するためにBluetoothおよび電力増幅器板が別に動力を与えられることが推薦される。
3. このプロダクトがむき出しの床の設計であるので、板の部品に手で触れないことを試みなさい静電気を破片および原因の焼却を殺すためにもたらすことは容易である。
