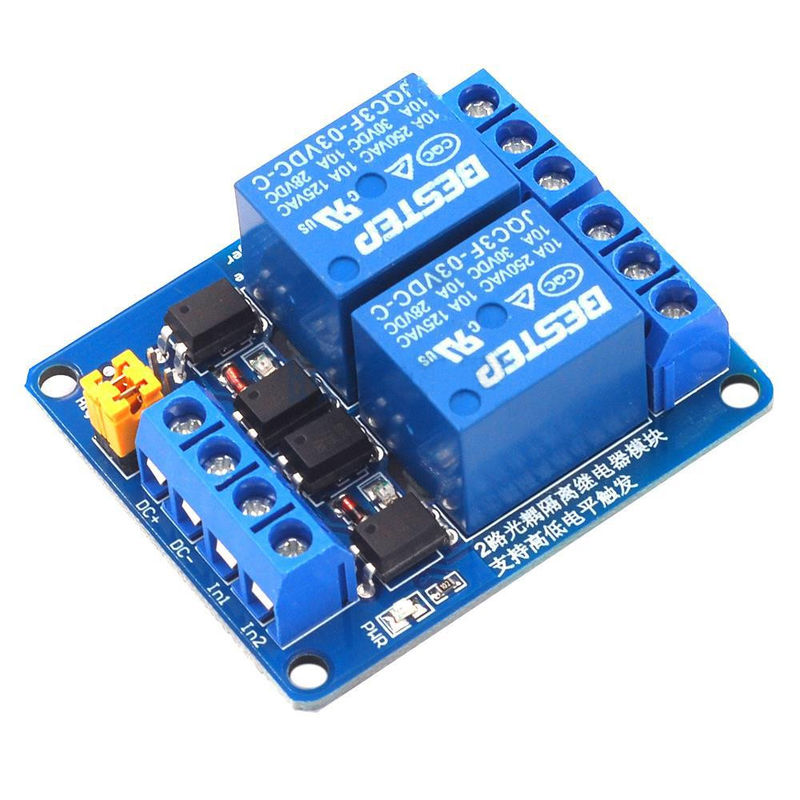

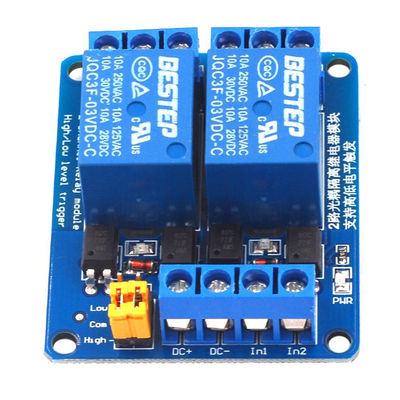

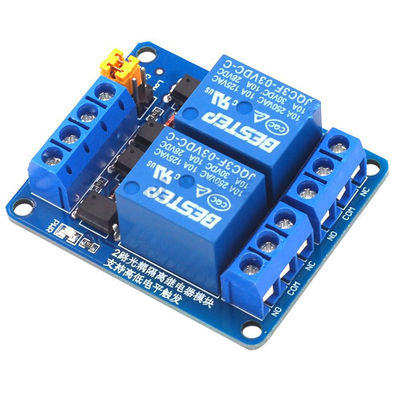

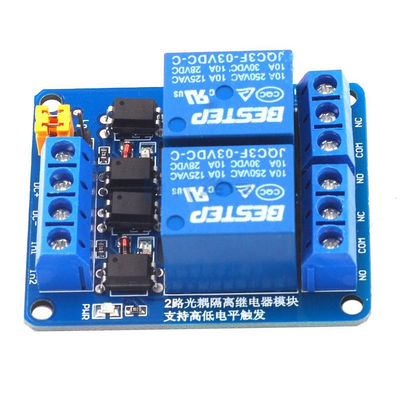

3.3V 5V 12V 24Vの制御用リレーモジュール2チャネルの二重オプトカプラー

• モジュールは本物の質のリレー、ノーマル・オープン インターフェイスの最大負荷を採用する:AC 250V/10A、DC 30V/10A;
• 二重オプトカプラー分離を使用して、強い駆動機構、安定した性能;制動機現在の5mA;
• モジュールの作動の電圧は5Vである;
• モジュールの各チャネルは高いですか低レベルジャンパーによって誘発することができる;
• 管理線が壊れていて耐障害性の設計は、リレー動かない;
• パワー・インジケータ（緑）、2つのリレー自動運転表示灯（赤い）
• ユーザー フレンドリーのインタフェース設計は便利なワイヤーで縛るターミナルを通して、すべてのインターフェイス直接、非常に接続することができる

モジュール インターフェイス:

• DC+:電源の肯定的な棒に接続しなさい（電圧はリレー5Vである）
• DC-:電源の否定的な棒に接続しなさい
• IN1-IN2:各チャネルの設定に従って、対応するリレーは高いですか低レベルによって制御することができる。

リレー出力:

• NO1-NO2:リレーのノーマル・オープン インターフェイス。リレーは閉鎖している前に、接続されていない残っている。取りあげることの後で、それはCOMにショートする。
• COM1-COM2:リレー共通インターフェイス
• NC1-NC2:普通閉鎖したリレー インターフェイス。リレーは閉鎖している前に、COMとショートする。

高く、低レベルの制動機の選択:

• S1-S2はリレー1 - 2のための高く、低レベルの制動機の選択である;
• comが低速にショートするとき、対応するリレーは低レベルの制動機である。comは最高にショートするとき、高レベル制動機である。
