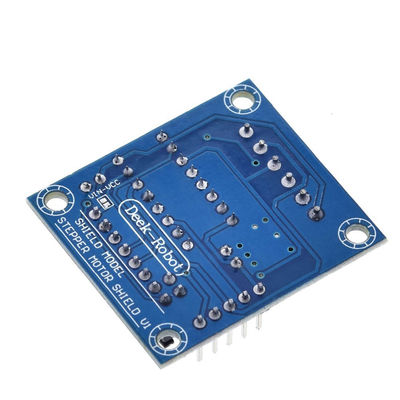

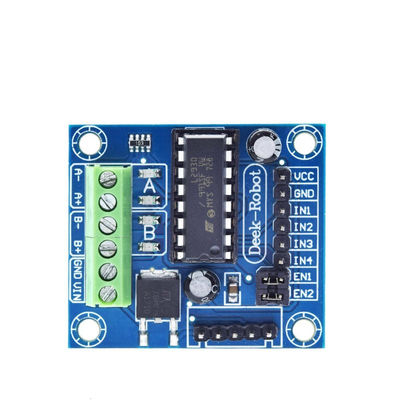

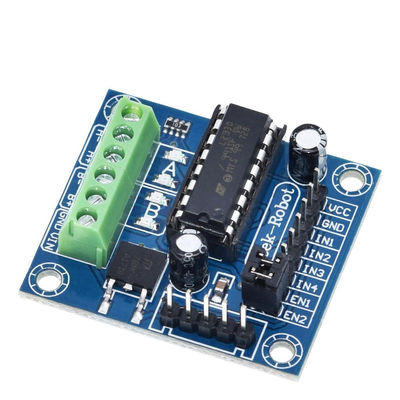

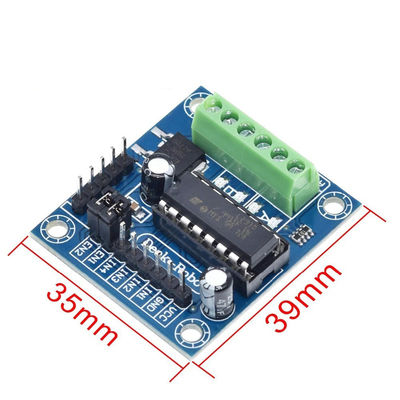

L293 L293D DCモータードライブシールド ミニ 4CH 4チャネル アルディノモータードライブ拡張シールド

適用範囲:
Arduino 初心者,Arduino実験機器プラットフォーム,Arduinoインタラクティブな電子機器,Arduinoロボットなど

特徴:
多くの機能,操作が簡単,強力なドライバーライブラリサポートと機能更新·

デメリット:
4方向モーターを同時に運転する際に I/0 の消費量が高い (AR-Duino の L / 0 の少ないバージョンと比較して),低出力·四方向DCモーターや二方向ステップモーターと二方向ステアリングを駆動できるアルドゥーニョをサポートする
ウノ アルドゥーニョ メガ2560

合致できるのは:

四方向DCモーターと二方向ステアリングを駆動する,二方向DCモーターと一方向ステップモーターと二方向ステアリングを駆動する,二方向ステップモーターと二方向ステアリングを駆動する.

Arduinoは電子製造に良い入門です モーター拡張板と共に ロボット開発のための良いプラットフォームになります完全に機能するモーター拡張ボード シンプルから少し複雑なプロジェクトを駆動することができます.

これは一般的に使用されているDCモータードライブモジュールで,293Dチップの小型DCモータードライブチップを使用しています.ピンはArduino対応で作られています.Arduinoをベースに 簡単に開発できます.

製品パラメータ:

2 5Vのサーボモーター (Arduinoに接続されたサーボ端 高解像度高精度タイマー - 振動なし!

4つの双方向DCモーターと4つのPWM速度調節まで (約)0解像度は0.5%).

ポジティブ・ネガティブ・コントロール,シングル・ダブル・ステップ・コントロール,スケーパー・ステップ・マイクロ・ステップ・ローテーション・アングル・コントロールの為の最大2つのステップモーター

4方向Hブリッジ L293Dチップが提供されています0.6A (ピーク1.2A) ブリッジあたり電流,熱電源オフ保護4.5Vから36V

引き下げ抵抗は,電源を入れるとモーターが停止状態のままであることを保証します.

簡単にワイヤリング (10-22AWG) と電源を供給するための大きな端末端末.

Arduinoのリセットボタンで

・2 大きな端末の外部電源端末は,論理とモーターの電力を分離します.

メガ,デイシミラ,& デイミラノブと互換性
