RC522 CHIPへの導入
MF RC522は,低電圧,低コスト,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波.小型のコンタクトレス読み書きカードチップは,インテリジェント機器や携帯携帯デバイスの研究開発に適していますMF rc522は,先進的なモジュレーションとデモジュレーションの概念を使用して13.56MHzであらゆる種類の受動的な非接触通信モードとプロトコルを完全に統合しています.対応するトランスポーダー信号14443aをサポートするデジタルパーツはISO 14443aフレームとエラー検出を処理します. さらに,Mifareシリーズ製品の検証のための高速暗号化から1暗号化アルゴリズムもサポートします.Mfrc522は,より高速なミファレシリーズのコンタクトレス通信をサポートしますMF RC522は,MF RC500とMF rc530と多くの類似点を持っています.しかし,多くの特徴と違いを持っています.これは,配線を削減し,PCBボードの容量を削減し,コストを削減するのに役立ちます.

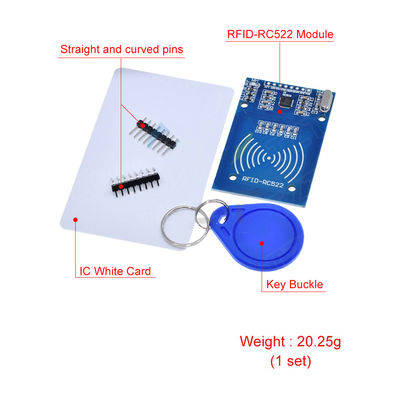

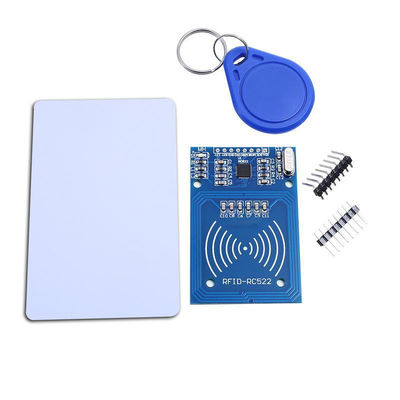

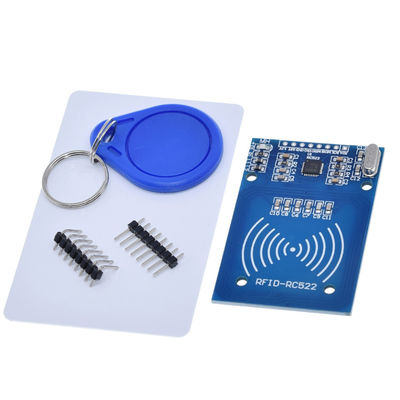

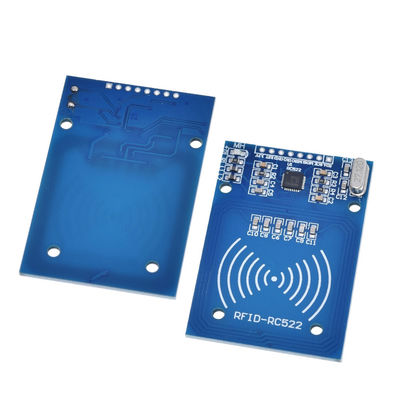

RFID モジュールの紹介
MF522-ANモジュールはMFRC522オリジナルチップを採用し,カード読み回路を設計し,使用に便利で低コストです.カードリーダー開発,およびRFカード端末を設計/製造する必要があるユーザー. モジュールは,さまざまなリーダー模具に直接ロードすることができます. モジュールの電圧は3.3Vです.SPI インターフェースのいくつかの簡単なラインを通して,ユーザーの任意のCPUmマザーボードと直接通信することができます, モジュールの安定かつ信頼性の高い動作と長距離のカード読み取りを保証できます.
電気パラメータの簡潔な紹介
作業電流: 13-26ma / DC 3.3V
電流: 10-13ma/DC 3.3V
睡眠電流: < 80ua
ピーク電流:< 30mA
作業周波数: 13.56MHz
サポートされるカードタイプ:Mifare1 S50,Mifare1 S70,Mifare ultralight,Mifare pro,Mifare desfire 製品物理特性:
サイズ: 40mm x 60mm
作業温度: - 20°C~+80°C
環境保存温度: - 40°C + 85°C
相対湿度: 5%~95%
適用する
MF RC522は,ISO/IEC14443Aに基づく様々な非接触通信アプリケーションに適しており,低コスト,小サイズ,高性能,単一の電源が必要です.
13つのテーブル
2機内ユニット
3公共交通機関ターミナル
4. 携帯のハンドヘルドデバイス
5接触式無線公共電話 シリアルポート電源電圧 (VCC): 5V RX: シリアルポート受信 TX: シリアルポート送信 GND: 電力接地 VCC: 5V電源正
